Геометрия и подготовка: фундамент безупречного монтажа
Прежде чем стропальщик подаст сигнал крановщику, на площадке должна быть проведена титаническая работа по выверке. Речь идет не просто о разметке осей, а о создании идеальной опорной плоскости. Если оголовки колонн или стены имеют перепад высот, балка ляжет с перекосом, вызвав внецентренное сжатие в узлах опирания. Это не просто нарушение СНиП — это скрытая мина, которая аукнется трещинами в теле бетона уже в первую зиму эксплуатации.
Обязательно проверьте фактические отметки опорных зон нивелиром. Допуск на несоосность площадок не должен превышать 5–7 мм, иначе компенсировать отклонения придется не раствором, а металлическими подкладками, что снижает несущую способность узла. На этом этапе также зачищают закладные детали от наплывов бетона и ржавчины, ведь анкерное соединение должно работать на сдвиг, а не на смятие.

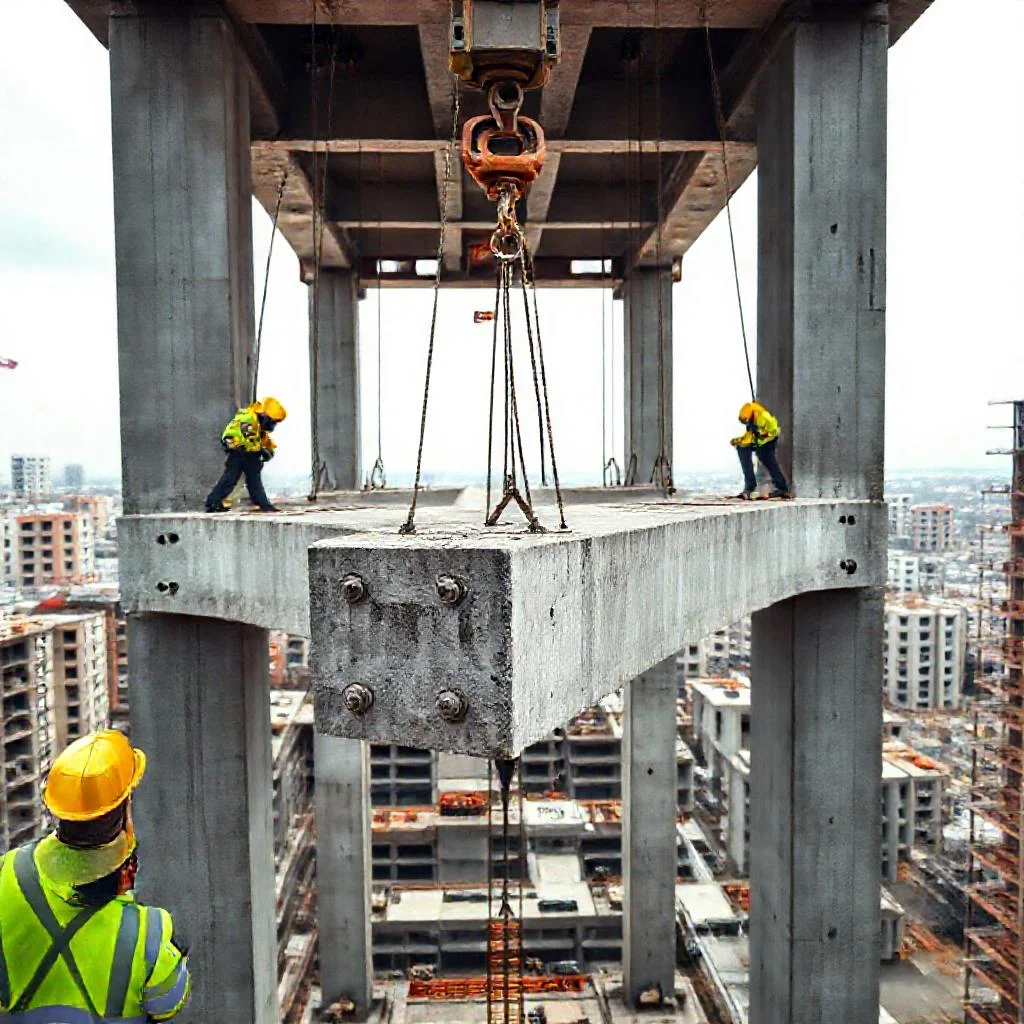

Строповка и подача: ювелирная точность на высоте
Захват железобетонного элемента — это не вопрос удобства, а вопрос физики разрушения. Монтажные петли рассчитаны на строго вертикальное натяжение. Любое отклонение строп от нормали создает распирающее усилие, которое вырывает анкер из тела конструкции. Поэтому траверса — не роскошь, а обязательный инструмент для изделий длиннее 9 метров. Она защищает балку от хрупкого излома под собственным весом.
Подача балки на опоры должна происходить на минимальной скорости, с использованием расчалок для гашения раскачивания. Опытные монтажники опускают элемент до соприкосновения с опорной площадкой на 50–70 мм, затем короткими рывками крана корректируют положение по рискам на колоннах, и только потом дают полное ослабление крюка. Резкая посадка — это ударная нагрузка, которая способна вызвать микротрещины в растянутой зоне балки.
Проектное положение: контроль с точностью до миллиметра
После снятия строп начинается самая ответственная фаза — геодезическая выверка. Обычный «глазомер» тут не работает, необходима тотальная проверка плановых и высотных координат. Балка должна занять свое место так, чтобы продольная ось совпала с разбивочной осью здания. Смещение центра опирания даже на полтора сантиметра при глубине опирания в 20 см снижает проектную несущую способность на четверть.
Следующий шаг — проверка горизонтальности. Уклон балки создает вектор горизонтального распора, который не учтен расчетной схемой. Используйте лазерный нивелир или жесткий уровень с поверкой. Одновременно с этим проверьте зазор между торцами перекрываемых пролетов — он должен соответствовать проектным 20–30 мм, чтобы учесть температурное расширение. Если геометрия вызывает хоть малейшее сомнение, конструкцию приподнимают краном и сажают заново.
Анкеровка и замоноличивание: превращаем набор деталей в монолит
Установленная насухо балка — это еще не конструкция, а всего лишь хрупкая конструкторская сборка. Связь элементов обеспечивается через сварку закладных деталей. Швы накладываются внахлест с катетом не менее 8 мм, и каждый шов клеймится личным номером сварщика. Помните, что сварка переменным током без просушки электродов даст пористый шов, который лопнет от первой вибрации.
Только после завершения сварочных работ приступают к инъецированию швов и колодцев бетонной смесью на мелком щебне. Бетонирование производится в два этапа: сначала малый слой подбетонки для заполнения пустот, затем — основной объем с виброуплотнением. Этот технологический перерыв необходим, чтобы свежая смесь не вытекла сквозь зазоры. Грамотно замоноличенный узел превращает шарнирное опирание в жесткую заделку, перераспределяя моменты сил по всей длине конструкции.
«Железобетонная балка прощает ошибки ровно до момента замоноличивания швов. После схватывания смеси все просчеты превращаются в постоянные напряжения, которые конструкция будет нести до конца своей службы».
Особые условия: монтаж при низких температурах и в стесненных условиях
Зимний монтаж имеет свою специфику: металл сварных швов при -25°C становится хрупким, а бетонная смесь схватывается недопустимо медленно. В таких условиях обязателен прогрев зоны сварки газовыми горелками перед наложением швов, а после — укрытие узлов матами и использование противоморозных добавок в бетон. Технологическая выдержка между сваркой и замоноличиванием сокращается, чтобы не допустить резкого перепада температур.
Монтаж перекрытий в плотной городской застройке или внутри действующего цеха заставляет отказаться от привычной траверсы в пользу индивидуального захвата. Здесь критически важна слаженность бригады: стропальщик должен видеть не только балку, но и сигналы такелажника, стоящего на противоположном краю. В таких ситуациях идеальная подготовка неподвижных опор становится залогом скорости — только быстрая и точная установка без лишних манипуляций краном позволяет завершить цикл до наступления темноты.
Техника безопасности: невидимая грань между нормой и трагедией
Работа на высоте с тяжелыми железобетонными изделиями диктует жесткие правила выживания. Запрещено находиться под перемещаемой балкой, даже если она висит на двух стропах — это аксиома. Монтажники обязаны стоять на подмостях или настилах, а не на самой балке, пока она не зафиксирована сваркой. Работа с крюков без страховочной системы на высоте более 1,8 метра — грубейшее нарушение, ведущее к дисквалификации.
Не менее важна зона вероятного обрушения. До окончания сварки и замоноличивания основных узлов, зона под перекрытием должна быть очищена от людей и оборудования. Динамическое воздействие от работающего крана или ветровая нагрузка способны сдвинуть недоопертую балку. Внимательное отношение к сигналам ракозельщика и использование раций исключает риск недопонимания. Каждый монтажник должен знать, что сухая балка — это временная мера, а безопасность гарантирует только законченный проектный узел.
- Всегда проверяйте фактическую прочность бетона опорных конструкций по паспортам перед началом работ.
- Используйте инвентарные клиновые захваты и траверсы для исключения раскачивания груза.
- Обеспечьте непрерывную геодезическую съемку после установки каждой второй балки для контроля накопления погрешностей.
- Сварку закладных выполняйте только после окончательной выверки и осаждения элемента на подкладки.
- Не храните подмостовую зону от остатков бетона и инструмента — это ускоряет работу и снижает травматизм.
Ключевые параметры и допуски при монтаже железобетонных балок перекрытий
| Этап работ | Контролируемый параметр | Допустимое значение / Требование | Инструмент контроля | Последствия нарушения |
|---|---|---|---|---|
| Подготовка и выверка опор | Перепад высот опорных площадок (оголовки колонн, стены) | Не более 5–7 мм | Нивелир | Перекос балки, внецентренное сжатие, трещины в теле бетона |
| Несоосность опорных площадок | Не более 5–7 мм | Нивелир, теодолит | Исправление металлическими подкладками — снижение несущей способности узла | |
| Состояние закладных деталей | Зачистка от наплывов бетона и ржавчины | Визуально, металлическая щетка | Анкерное соединение работает на смятие вместо сдвига | |
| Строповка и подача | Отклонение строп от вертикали (нормали) | Строго вертикальное натяжение | Визуально, угломер | Распирающее усилие вырывает анкер, излом балки |
| Скорость подачи и точность посадки | Зависание на 50–70 мм над опорой, корректировка рывками, плавное опускание | Кран, расчалки | Ударная нагрузка, микротрещины в растянутой зоне балки | |
| Проектное положение | Смещение продольной оси балки от разбивочной оси | Максимум 1,5 см (при глубине опирания 20 см) | Геодезические инструменты, лазерный нивелир | Снижение несущей способности на 25% |
| Горизонтальность балки (уклон) | Полное отсутствие уклона | Лазерный нивелир, поверенный уровень | Горизонтальный распор не учтен расчетной схемой | |
| Зазор между торцами балок в пролете | 20–30 мм (температурный зазор) | Щуп, рулетка | Невозможность температурного расширения, разрушение узлов | |
| Анкеровка и замоноличивание | Сварка закладных деталей | Катет шва не менее 8 мм, внахлест, просушенные электроды, клеймо сварщика | Визуальный контроль, измеритель катета | Пористый шов лопнет от вибрации, потеря связи элементов |
| Бетонирование швов и колодцев | Два этапа: подбетонка (мелкий щебень), затем основной объем с виброуплотнением | Виброинструмент, контроль смеси | Пустоты, вытекание смеси, шарнирное опирание вместо жесткой заделки | |
| Особые условия | Монтаж при низких температурах (до -25°C) | Прогрев зоны сварки газовыми горелками, укрытие матами, противоморозные добавки | Термометр, тепловые пушки | Хрупкость металла шва, медленное схватывание бетона, резкие перепады температур |
| Монтаж в стесненных условиях | Отказ от траверсы, индивидуальный захват, слаженность бригады, быстрая фиксация | Рации, сигналы такелажника | Затягивание цикла, риск падения балки, травматизм | |
| Техника безопасности | Нахождение под перемещаемой балкой | Категорически запрещено | — | Травмы, летальный исход |
| Работа на высоте более 1,8 м | Обязательна страховочная система, монтаж с подмостей | Страховочные привязи | Дисквалификация, падение | |
| Очистка зоны под перекрытием | До окончания сварки и замоноличивания зона должна быть свободна | Ограждения, сигнальные ленты | Сдвиг недоопертой балки от динамических нагрузок или ветра |
Частые вопросы по монтажу железобетонных балок перекрытий
Какие допуски считаются критическими при подготовке опорных площадок?
Перед монтажом балок необходимо нивелиром проверить фактические отметки опорных зон. Допуск на несоосность площадок не должен превышать 5–7 мм, иначе компенсировать отклонения придется металлическими подкладками, что снижает несущую способность узла.
Почему для длинных балок обязательна траверса, а не обычные стропы?
Монтажные петли рассчитываются на строго вертикальное натяжение. Любое отклонение строп от нормали создает распирающее усилие, которое вырывает анкер из тела конструкции. Для изделий длиннее 9 метров траверса защищает балку от хрупкого излома под собственным весом.
Какие последствия вызывает смещение балки относительно разбивочной оси?
Смещение центра опирания даже на 1,5 см при глубине опирания 20 см снижает проектную несущую способность на четверть. Кроме того, уклон балки создает вектор горизонтального распора, который не учтен расчетной схемой, поэтому обязательна геодезическая выверка плановых и высотных координат.
Зачем нужны два этапа при замоноличивании узлов опирания?
Бетонирование выполняется в два приема: сначала укладывается малый слой подбетонки для заполнения пустот, затем основной объем с виброуплотнением. Технологический перерыв необходим, чтобы свежая смесь не вытекла сквозь зазоры. Это превращает шарнирное опирание в жесткую заделку.
Какие особенности монтажа балок при низких температурах?
При минусовых температурах металл сварных швов становится хрупким, поэтому перед наложением швов зону сварки прогревают газовыми горелками. После сварки узлы укрывают матами и используют противоморозные добавки в бетон, а технологическую выдержку между сваркой и замоноличиванием сокращают во избежание резких перепадов температур.
