Анатомия узла примыкания: почему здесь решается судьба всей кровли
Мансардное окно — это не просто источник света, а сложный инженерный узел, который испытывает колоссальные нагрузки. Именно в месте его пересечения с кровельным пирогом чаще всего возникают протечки, промерзания и конденсат. Ошибка в монтаже примыкания сводит на нет все преимущества утепленной мансарды, превращая её в источник вечной головной боли владельца дома.
Суть проблемы кроется в разнице температур и физике движения влаги. Наружный воздух, попадая под кровлю, охлаждает металл или гибкую черепицу, а изнутри поднимается тёплый пар. Если герметизация примыкания выполнена неверно, эта невидимая битва заканчивается образованием инея на стропилах и гниением деревянных конструкций. Поэтому подход к монтажу окна должен начинаться не с установки самой рамы, а с проектирования дренажной системы, отводящей воду от верхней кромки окна.
Желоб-отлив: главный дирижёр дождевого потока

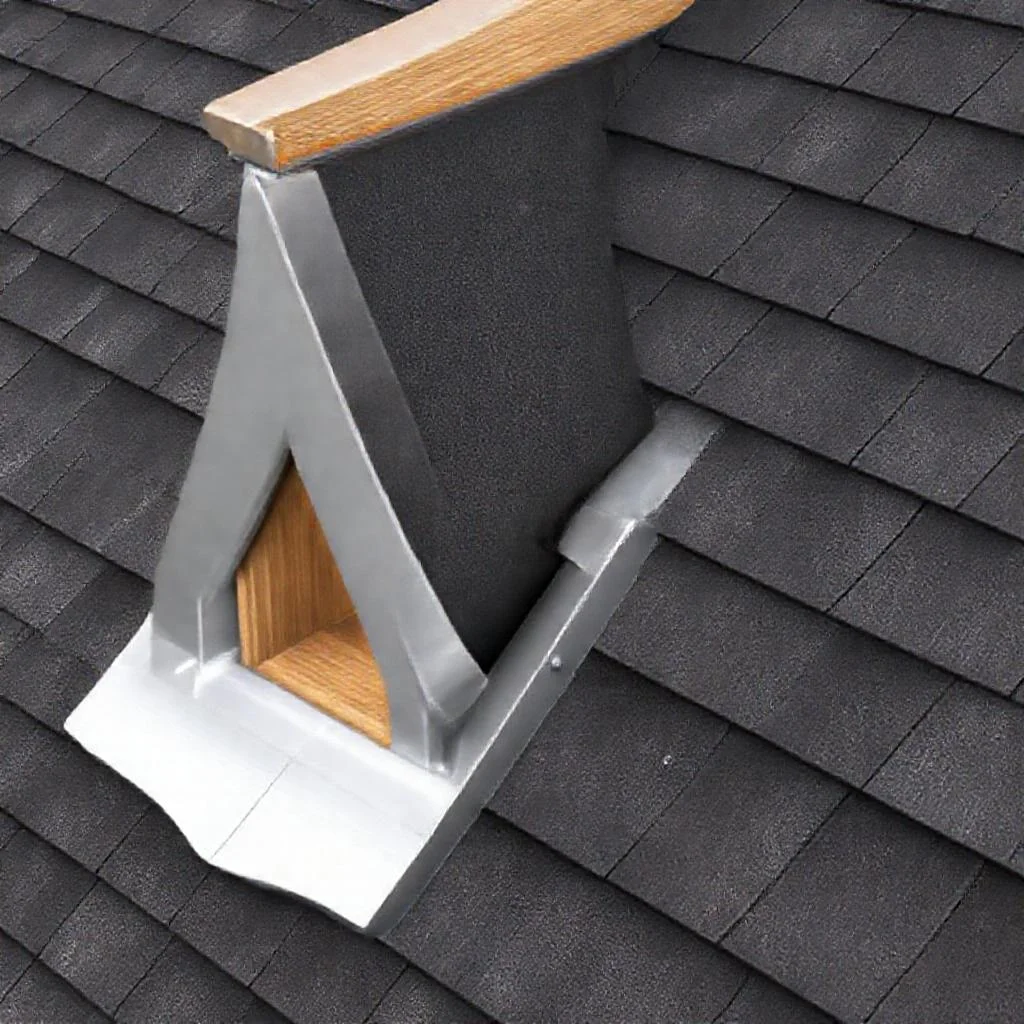

Ключевой элемент любого примыкания — специальный оклад с дренажным желобом. Это не просто декоративная планка, а инженерное решение, которое перераспределяет поток воды, стекающей с вышележащего ската. Представьте: мощный ливень обрушивает тонны воды над окном, и если не создать искусственный барьер, вода неизбежно затечёт под раму. Оклад монтируется так, чтобы его верхняя часть заводилась под кровельное покрытие, образуя непрерывный гидроизоляционный ковёр.
Правильная последовательность действий требует особого внимания к обрешётке. Обычно вокруг окна набивается дополнительный брусок, который приподнимает кровельный материал над рамой. Это пространство позволяет желобу оклада работать как канал, а не как стопор. Важно помнить: водоотводный фартук должен устанавливаться до монтажа основного кровельного покрытия, даже если вы работаете с мягкой битумной черепицей, где, казалось бы, всё проще.
«Качественное примыкание — это не та деталь, которую можно увидеть глазом. Это та деталь, о которой вспоминаешь только в момент, когда за окном бушует непогода, а ваш чердак остаётся сухим и тёплым. Мастерство кровельщика измеряется не скоростью укладки, а умением предвидеть поведение стихии в каждом миллиметре шва». — Проектировщик кровельных систем, стаж 25 лет.
Пошаговый монтаж оклада: от первого упора до финального замка
Начните с разметки: снимите мерки с оконной коробки и перенесите их на обрешётку, оставив технологический зазор по 30-50 мм с каждой стороны. Этот боковой люфт позволит компенсировать тепловое расширение металла, которое неизбежно происходит при перепадах температур. Установите нижний фартук, закрепив его саморезами к обрешётке, и обязательно проклейте стыки бутилкаучуковой лентой — она обеспечивает абсолютную водонепроницаемость на стыках сложных рельефов.
Далее монтируются боковые элементы оклада. Здесь критически важна геометрия: каждый последующий элемент должен заходить на предыдущий сверху, создавая эффект черепицы, когда вода стекает, не встречая швов против потока. Верхний фартук заводится под гидроизоляцию кровли, а для гибкой черепицы его рекомендуется утапливать в битумную мастику. Только после полной фиксации всего оклада можно приступать к укладке основного кровельного материала, который будет плотно прилегать к рамке окна.
Герметизация и пароизоляция: два фронта обороны
Внутренняя часть узла не менее важна, чем внешняя. Пароизоляционная манжета, надеваемая на коробку окна, должна быть герметично соединена с внутренней пароизоляцией мансарды. Это создаёт замкнутый контур, не позволяющий водяному пару из тёплого помещения попадать в утеплитель и к кровельному покрытию. Если пренебречь этим этапом, через год вы обнаружите мокрые пятна на стропилах и неприятный запах сырости.
Для внешней герметизации используйте только специальные ленты и мастики, совместимые с материалом вашей кровли. Категорически не рекомендуется применять обычный силикон или монтажную пену для заполнения зазоров по периметру окна — они не выдерживают ультрафиолета и теряют эластичность на морозе. Профессиональные кровельные клеи и уплотнители обеспечивают адгезию к металлу и дереву, сохраняя подвижность соединения в течение десятилетий.
Распространённые ошибки: как не превратить мансарду в решето
- Игнорирование дренажного желоба: Многие пытаются сэкономить, устанавливая окно без верхнего оклада, надеясь на герметик. Это ведёт к затеканию воды между кровельным листом и рамой при косом дожде или таянии снега.
- Жёсткая фиксация к стропилам: Окно должно крепиться к обрешётке через компенсационные кронштейны. Жёсткая связка с несущей конструкцией приводит к перекосу рамы при усадке дома или сезонных колебаниях влажности древесины.
- Отсутствие капельника под кровлей: Без специального металлического отлива вода будет засасываться капиллярным эффектом под верхний край кровельного материала, даже если вы идеально загерметизировали все видимые швы.
- Монтаж вплотную к коньку: Минимальное расстояние от конька до верхней части окна должно составлять не менее 20 см. Иначе снеговой мешок образуется прямо на окле, создавая избыточное давление на герметизирующий слой.
Снеговая нагрузка и защитный фартук: зимний экзамен на прочность
В регионах с обильными снегопадами критически важно использовать снегозадержатели, установленные выше окна. Масса сползающего пласта снега способна не только повредить оклад, но и выдавить раму внутрь, нарушив герметичность. Расстояние между снегозадержателем и верхней кромкой окна должно быть не менее 15-20 см, чтобы образовалась зона стабильного давления, а не ударного воздействия.
После завершения монтажа и укладки кровельного покрытия не поленитесь проверить узел изнутри. Поднесите руку к месту примыкания и нащупайте сквозняки. Если воздух продувается даже незначительно, значит, гидроизоляция не прижата должным образом. Тщательно осмотрите нижний угол: именно там чаще всего скапливается конденсат, если парозащита выполнена с разрывами. Исправьте недочёты сразу, пока не начался отопительный сезон, и тогда мансардное окно прослужит вам долгие годы, даря только уют и солнечный свет.
Ключевые параметры и этапы монтажа примыкания кровли к мансардному окну
| Параметр / Этап работ | Значение / Описание | Критические требования и примечания |
|---|---|---|
| Технологический зазор по бокам окна | 30–50 мм с каждой стороны | Компенсирует тепловое расширение металла при перепадах температур |
| Минимальное расстояние от конька до верха окна | Не менее 20 см | Меньшее расстояние ведёт к образованию снегового мешка и избыточному давлению на герметик |
| Расстояние от снегозадержателя до верхней кромки окна | 15–20 см | Создаёт зону стабильного давления вместо ударного воздействия снежной массы |
| Монтаж нижнего фартука | Крепление саморезами к обрешётке | Обязательна проклейка стыков бутилкаучуковой лентой для абсолютной водонепроницаемости |
| Порядок монтажа боковых элементов оклада | Каждый следующий элемент заходит на предыдущий сверху | Создаётся эффект черепицы — вода стекает, не встречая швов против потока |
| Верхний фартук | Заводится под гидроизоляцию кровли | Для гибкой черепицы рекомендуется утапливание в битумную мастику |
| Водоотводный фартук (оклад с дренажным желобом) | Устанавливается ДО монтажа основного кровельного покрытия | Дренажный желоб перераспределяет поток воды, стекающей с вышележащего ската |
| Крепление окна | Только через компенсационные кронштейны к обрешётке | Жёсткая фиксация к стропилам запрещена — ведёт к перекосу рамы при усадке дома |
| Внешняя герметизация | Специальные кровельные клеи, мастики, уплотнители | Обычный силикон и монтажная пена запрещены — не выдерживают УФ и мороза |
| Внутренняя пароизоляция | Пароизоляционная манжета, герметично соединённая с внутренней пароизоляцией мансарды | Создаёт замкнутый контур, блокирующий пар из тёплого помещения |
| Наличие капельника | Обязательный металлический отлив | Без него вода засасывается капиллярным эффектом под верхний край кровли |
| Снегозадержатели | Обязательны выше окна в регионах с обильными снегопадами | Масса сползающего снега способна повредить оклад и выдавить раму |
| Дополнительный брусок обрешётки вокруг окна | Набивается вокруг окна для приподнятия кровельного материала | Создаёт пространство для работы желоба как канала, а не стопора |
| Проверка узла после монтажа | Нащупать сквозняки рукой, осмотреть нижний угол | Воздух не должен продуваться; нижний угол — место скопления конденсата при разрывах парозащиты |
| Основная ошибка | Экономия на верхнем окладе и дренажном желобе | Ведёт к затеканию воды при косом дожде и таянии снега |
Главные вопросы о примыкании кровли к мансардному окну
Какой основной элемент обеспечивает герметичность примыкания кровли к мансардному окну?
Ключевым элементом является специальный оклад с дренажным желобом. Это инженерное решение перераспределяет поток воды, стекающей с вышележащего ската. Его верхняя часть обязательно заводится под кровельное покрытие, создавая непрерывный гидроизоляционный ковёр. Без дренажного желоба вода неизбежно затечёт под раму при косом дожде или таянии снега.
Почему нельзя крепить мансардное окно жёстко к стропилам?
Окно должно крепиться к обрешётке через компенсационные кронштейны. Жёсткая связка с несущей конструкцией приводит к перекосу рамы при усадке дома или сезонных колебаниях влажности древесины. Это нарушает герметичность примыкания и может вызвать заклинивание створок окна.
Какие ошибки чаще всего приводят к протечкам в месте примыкания?
Наиболее частые ошибки: игнорирование дренажного желоба и использование только герметика, жёсткая фиксация к стропилам, отсутствие капельника под кровлей и монтаж окна вплотную к коньку. Минимальное расстояние от конька должно быть не менее 20 см, иначе снеговой мешок создаст избыточное давление на герметизирующий слой.
Какие материалы нельзя использовать для герметизации примыкания?
Категорически запрещено применять обычный силикон или монтажную пену для заполнения зазоров по периметру окна. Они не выдерживают ультрафиолета и теряют эластичность на морозе. Нужно использовать только специальные ленты и мастики, совместимые с материалом кровли, которые сохраняют подвижность соединения в течение десятилетий.
Нужны ли специальные меры защиты для зимнего периода?
Да, в регионах с обильными снегопадами обязательно устанавливают снегозадержатели выше окна. Масса сползающего снега способна повредить оклад или выдавить раму внутрь. Расстояние между снегозадержателем и верхней кромкой окна должно быть не менее 15-20 см, чтобы образовалась зона стабильного давления, а не ударного воздействия.
