Почему коннектор — это слабое звено, о котором все забывают
Когда вы разворачиваете рулон LED-полосы, взгляд цепляется за светящиеся диоды, а не за маленькие пластиковые переходники. И зря. Именно место стыка определяет, проработает подсветка год или десять лет без мерцания и потемневших участков.
Коннектор выполняет роль моста между токоведущими дорожками и источником питания. Если контакт неплотный, растёт переходное сопротивление, точка соединения греется, а светодиоды на конце ленты получают заниженное напряжение.
Разновидности соединителей: что выбрать под конкретную полосу
Ассортимент аксессуаров для монтажа декоративного освещения делится на три большие группы: жёсткие штекеры, гибкие переходы и коннекторы с проводами. Первые фиксируют две полосы под углом 180 или 90 градусов без пайки — удобно для прямых отрезков и поворотов.
Гибкие модели на плоском шлейфе выручают, когда нужно обогнуть выступ или повести линию по кривой. А вот для подключения к драйверу или контроллеру лучше брать вариант с уже припаянными проводниками — он снимает нагрузку с дорожек.
- Одинарные и двойные — для одноцветной и RGB-полосы соответственно.
- С фиксатором-защёлкой или без него: первые надёжнее держат контакт.
- Влагозащищённые IP65–IP68 — с силиконовой изоляцией и герметиком.
- Угловые и T-образные — для разветвления линии и поворотов трассы.
Правильно подобранный коннектор экономит час пайки, но неправильно установленный — стоит всей подсветки.
Подготовка ленты: где именно можно резать и зачищать
Производитель наносит на плату метки с ножницами примерно каждые 5 см у одноцветных моделей и каждые 10 см у RGB. Только в этих зонах находятся контактные площадки для подключения — разрежете в другом месте и обесточите часть диодов.
Перед монтажом обезжирьте поверхность спиртом, снимите защитный слой с силиконового покрытия на длину 1–1,5 см и аккуратно зачистите дорожки. Для влагозащищённых версий потребуется канцелярский нож и терпение: силикон снимают без повреждения медного слоя.
Пошаговое подключение: от вскрытия контактов до проверки цепи

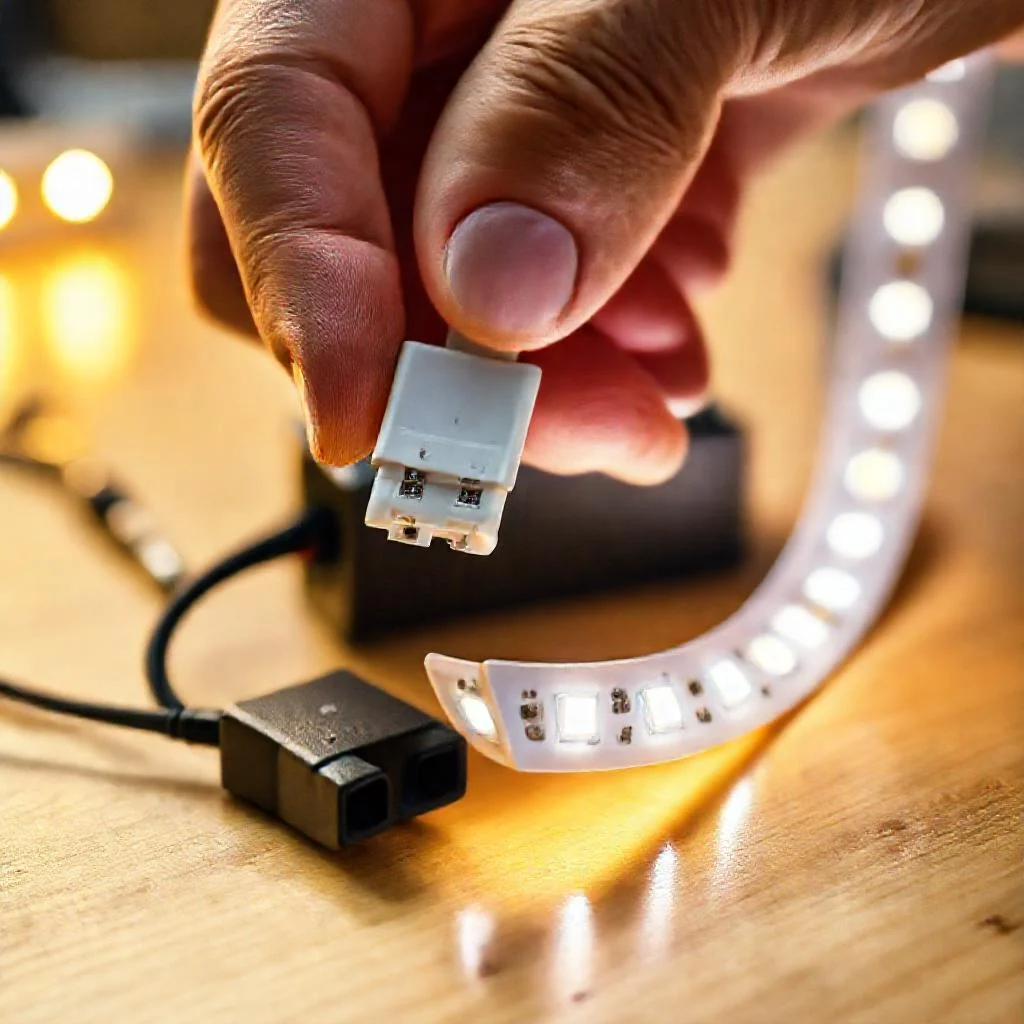

Сначала откройте защёлку на корпусе разъёма, вставьте полосу дорожками вверх до упора и зафиксируйте фиксатор. Усилие должно быть ощутимым, но без перекоса: кривой ввод смещает контактные пластины и рвёт связь.
Затем подключите вторую сторону к источнику питания, соблюдая полярность. Плюс и минус указаны маркировкой на плате — перепутаете, и лента не загорится, а контроллер может выйти из строя. После сборки обязательно проверьте напряжение мультиметром на дальнем конце.
Типичные ошибки и как их избежать при монтаже
Самая частая проблема — попытка соединить коннектором полосы разной ширины или с несовпадающим шагом контактов. Даже визуально одинаковые ленты от разных брендов могут иметь разную геометрию площадок, и надёжного контакта не будет.
Вторая ошибка — экономия на длине линии. При больших токах и длинных участках падение напряжения нарастает, поэтому питание подают с двух сторон или делят ленту на сегменты. И не забывайте: слаботочный разъём не любит влагу, поэтому в ванной и на улице используйте только герметичные модели.
Проверяйте каждый стык под нагрузкой сразу после сборки: если через час работы он тёплый, а не горячий — соединение выполнено корректно.
Сравнение коннекторов и параметров монтажа светодиодной ленты
| Параметр / Тип | Жёсткие штекеры | Гибкие переходы | Коннекторы с проводами |
|---|---|---|---|
| Назначение | Соединение двух полос под углом 180° или 90° без пайки | Обход выступа, линия по кривой | Подключение к драйверу или контроллеру |
| Особенность | Удобно для прямых отрезков и поворотов | Плоский шлейф | Снимает нагрузку с дорожек |
Виды коннекторов и их параметры
| Критерий | Варианты | Для чего подходит |
|---|---|---|
| По числу контактов | Одинарные | Одноцветная полоса |
| По числу контактов | Двойные | RGB-полоса |
| По фиксации | С фиксатором-защёлкой | Надёжнее держит контакт |
| По фиксации | Без защёлки | Обычное соединение |
| По защите | Влагозащищённые IP65–IP68 | Силиконовая изоляция и герметик; ванная, улица |
| По геометрии | Угловые и T-образные | Разветвление линии и повороты трассы |
Метки резки и подготовка ленты
| Тип ленты | Шаг меток с ножницами | Зачистка силикона |
|---|---|---|
| Одноцветная | Примерно каждые 5 см | 1–1,5 см |
| RGB | Каждые 10 см | 1–1,5 см |
Порядок подключения и проверка
| Этап | Действие | Контроль |
|---|---|---|
| 1 | Открыть защёлку на корпусе разъёма, вставить полосу дорожками вверх до упора | Усилие ощутимое, без перекоса |
| 2 | Зафиксировать фиксатор | Кривой ввод смещает контактные пластины и рвёт связь |
| 3 | Подключить вторую сторону к источнику питания с соблюдением полярности | Плюс и минус указаны маркировкой; перепутаете — лента не загорится, контроллер может выйти из строя |
| 4 | Проверить напряжение мультиметром на дальнем конце | Обязательно после сборки |
| 5 | Проверить каждый стык под нагрузкой через час работы | Тёплый, а не горячий — соединение корректно |
Как правильно подключить светодиодную ленту с помощью коннекторов: частые вопросы
В каких местах можно разрезать светодиодную ленту для подключения коннектора?
Разрезать ленту можно только по специальным меткам, нанесённым производителем: примерно каждые 5 см у одноцветных моделей и каждые 10 см у RGB. Именно в этих зонах расположены контактные площадки для подключения. Если разрезать в другом месте, часть светодиодов останется без питания.
Какой коннектор выбрать для подключения ленты к драйверу или контроллеру?
Для подключения к драйверу или контроллеру лучше использовать коннектор с уже припаянными проводниками — он снимает нагрузку с дорожек ленты. Также учитывайте тип ленты: для RGB нужны двойные коннекторы, для влажных помещений — герметичные модели IP65–IP68, а для поворотов трассы — угловые или T-образные.
Как правильно подготовить ленту перед установкой коннектора?
Перед монтажом обезжирьте поверхность спиртом, снимите защитный слой с силиконового покрытия на длину 1–1,5 см и аккуратно зачистите дорожки. Для влагозащищённых версий понадобится канцелярский нож: силикон снимают без повреждения медного слоя.
Почему коннектор греется и как это исправить?
Нагрев возникает из-за неплотного контакта: растёт переходное сопротивление, точка соединения греется, а светодиоды на конце ленты получают заниженное напряжение. Проверьте, что лента вставлена дорожками вверх до упора и зафиксирована без перекоса. Если через час работы стык тёплый, а не горячий — соединение выполнено корректно.
Можно ли соединять коннектором ленты разных производителей?
Не рекомендуется. Даже визуально одинаковые ленты от разных брендов могут иметь разную ширину и шаг контактов, поэтому надёжного контакта не будет. Это одна из самых частых ошибок при монтаже.
