Геометрия шатровой крыши: почему точность здесь — не просто требование, а закон
Шатровая крыша — это не просто четыре ската, сходящиеся в одной точке. Это сложная пространственная конструкция, где каждая деталь подчиняется строгой геометрии. В отличие от двускатной или вальмовой, здесь нет конькового прогона, а все накосные (диагональные) стропила сходятся к центральной стойке или опорному узлу. Именно эта особенность определяет жёсткость всей системы: малейшая ошибка в запиле или длине ноги приводит к тому, что плоскость ската «заваливается», а кровельное покрытие начинает испытывать неравномерные нагрузки.
Монтаж здесь требует иного подхода, чем привычная установка рядовых ног. Центральные и угловые элементы работают на сжатие и изгиб одновременно, передавая распор на мауэрлат. Чтобы избежать деформации, необходимо заранее рассчитать не только длину стропил, но и угол наклона накосных ног, который всегда меньше угла наклона основных скатов. Для этого опытные кровельщики используют теорему Пифагора или специальные таблицы, а не «прикидывают на глаз».
Расчёт и разметка: от чертежа к реальным миллиметрам
Начинать работы с топором и пилой можно только после того, как на бумаге (или в специализированной программе) будет вычерчена схема. Вам нужно определить длину центральных стропил, длину накосных (диагональных) ног и длину нарожников — укороченных элементов, которые опираются на накосные ноги. Особое внимание уделите запилу: если для рядовых стропил достаточно опереть на мауэрлат и коньковый узел, то диагональные ноги требуют двойного запила — и по месту примыкания к мауэрлату, и по линии соединения с центральной стойкой.
Практический совет: не режьте все стропила сразу. Сначала изготовьте один шаблон из обрезка доски, подгоните его по месту, проверьте углы и только затем переносите разметку на остальной материал. Для шатровой конструкции критически важна симметрия, поэтому каждую пару разнонаправленных стропил нужно выверять порознь, а не по одной стороне. Помните: мауэрлат должен быть выставлен строго в горизонт и жёстко закреплён к армопоясу или брусу, иначе вся геометрия «поплывёт» уже на начальном этапе.
Монтаж центральных и накосных стропил: последовательность операций

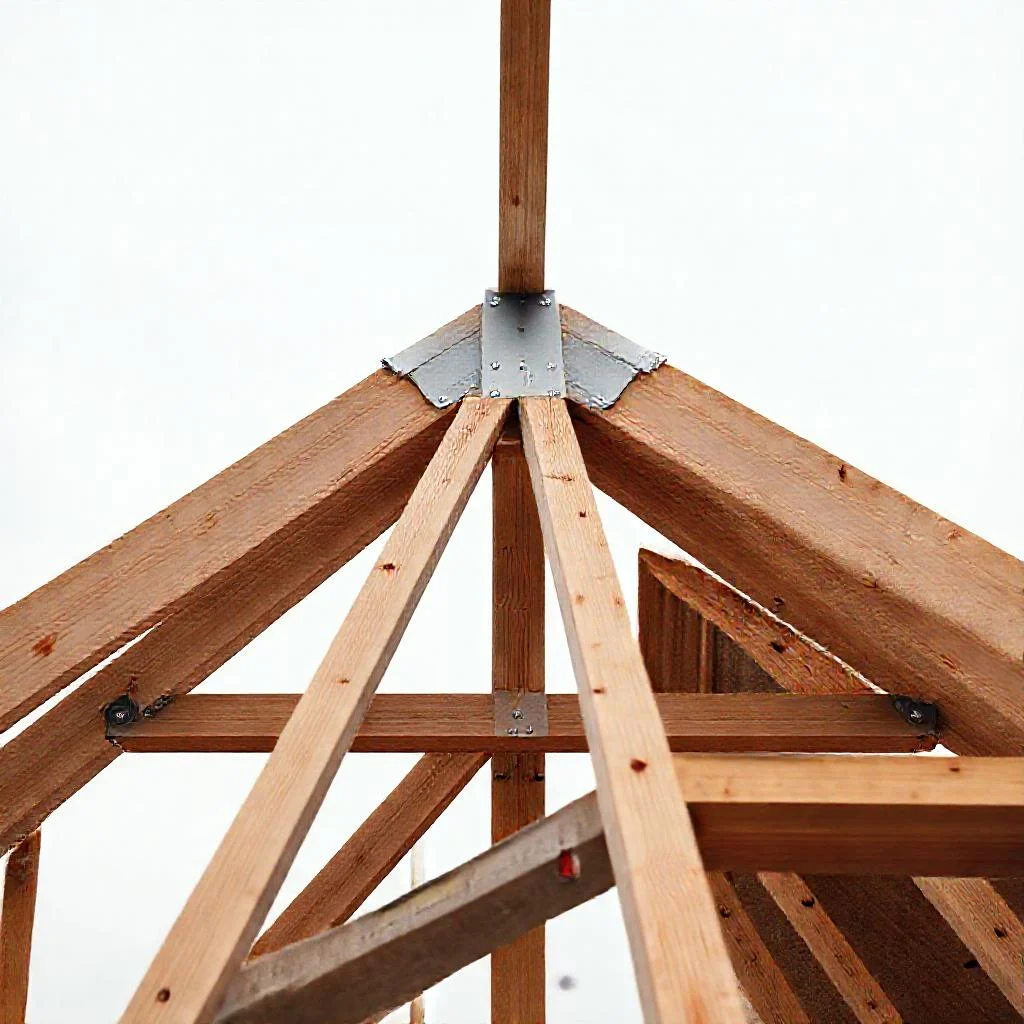

Начинать сборку необходимо с установки центральной стойки (если она предусмотрена проектом) или с организации опорного узла в точке схождения. Стойку выставляют по вертикали, фиксируя временными укосинами. Далее крепят накосные (диагональные) ноги. Именно они задают направление будущим плоскостям. Каждую ногу нижним концом опирают в угол мауэрлата, а верхним — в опорный узел. Соединение лучше выполнять не гвоздями, а с помощью металлических зубчатых пластин и болтовых стяжек, чтобы обеспечить неподвижность узла.
После установки четырёх диагональных стропил крепят центральные вальмовые ноги (они идут от стойки к центру каждой стороны дома). Затем монтируют нарожники, подрезая их по месту. Важно помнить про раскрепление: накосные стропила имеют большую длину и склонны к прогибу. Поэтому под ними обязательно устанавливают шпренгели (подкосы) или стойки, опирающиеся на перекрытие. Без этих элементов система начнёт «играть» уже через пару сезонов под весом снега.
Опорные узлы и крепёж: как избежать классических ошибок новичков
Самая частая ошибка при самостоятельном монтаже — попытка крепить всё на саморезы и уголки без врезки. В шатровой крыше, испытывающей распорные нагрузки в четырёх направлениях, простой металлический кронштейн не обеспечивает нужной жёсткости. Накосные стропила должны врезаться в мауэрлат, создавая упорный «зуб», либо опираться на специально пришитые опорные бруски (кобылки). Допускается комбинированный способ: запил с горизонтальной площадкой и дополнительная фиксация хомутами или пластинами.
Нельзя забывать и о компенсации температурных расширений. Если вы используете металлический крепёж, обязательно выбирайте варианты с антикоррозийным покрытием, а под болтовые соединения подкладывайте шайбы. И ещё один нюанс: дерево, даже сухое, даёт усадку, поэтому не затягивайте гайки «намертво» до полной сборки всей конструкции. Дайте системе 2-3 недели на адаптацию, после чего проведите контрольную подтяжку всех узлов.
«Шатровая крыша не прощает приблизительности. Здесь каждая нога работает как ребро жёсткости, и если хоть одно ребро будет слабым, вся пространственная структура сложится, как карточный домик, — под давлением ветра или снега. Настоящий мастер всегда помнит, что он собирает не просто скаты, а единый силовой каркас, где нет второстепенных деталей».
Нарожники и обрешётка: финальные штрихи силовой схемы
Когда основные стропила стоят, переходим к нарожникам. Эти укороченные ноги крепятся не к мауэрлату, а к накосному стропилу. Сложность в том, что каждый последующий нарожник короче предыдущего, и запиливать их приходится не по шаблону, а по факту. Чтобы ускорить процесс, можно немного схитрить: сначала закрепить нарожники с запасом по длине, а затем отпилить их лишние концы по натянутому шнуру, который имитирует плоскость будущего ската.
Обрешётку под шатровую крышу чаще всего делают сплошной (под гибкую черепицу) или разреженной (под профнастил и металлочерепицу). Но в обоих случаях важно правило: стыки досок обрешётки не должны располагаться «в разбежку» по центру стропила. Каждый стык должен приходиться на ось стропильной ноги. Это правило кажется элементарным, но именно его нарушение приводит к тому, что обрешётка со временем прогибается, а кровля — волнами. Перед укладкой кровельного материала обязательно пропитайте все стропила и обрешётку антисептиком и антипиреном.
Вентиляция и утепление: как сохранить крышу живой
Шатровая конструкция хороша тем, что позволяет сделать единое чердачное пространство без вертикальных стоек в центре, но у этого есть и минус — сложнее организовать естественную вентиляцию подкровельного пирога. В обычных крышах поток воздуха идёт от карниза к коньку, а здесь конька нет, и воздух должен выходить через специальные вентиляционные выходы (аэраторы) или точечные коньки. Недостаток вентиляции приводит к накоплению конденсата на утеплителе и гниению деревянных элементов.
При монтаже стропильной системы под утепление сразу закладывайте контробрешётку высотой не менее 5 см. Это создаст зазор для циркуляции воздуха. Если высоты не хватает (при малом уклоне), используйте аэраторы, которые монтируются в кровельное покрытие. Запомните: пароизоляция обязательно ставится со стороны тёплого помещения, а гидроизоляция — под кровельным покрытием. Отступление от этого правила превращает стропильную систему в источник постоянной сырости, и никакая обработка древесины не спасёт от разрушения.
- Проверяйте диагонали. Перед фиксацией накосных стропил измерьте расстояние от угла до угла — оно должно быть одинаковым, иначе дом не будет прямоугольным, а крыша — симметричной.
- Используйте временные укосины. Никогда не полагайтесь только на крепёж до полной установки всех стропил. Временные распорки снимаются только после монтажа обрешётки.
- Не экономьте на металле. Для шатровых крыш лучше использовать усиленные перфорированные кронштейны, рассчитанные на нагрузку от кровли с учётом снегового региона.
- Обрабатывайте торцы. Спилы и врубки — самые уязвимые места для влаги. Прокрашивайте их защитным составом отдельно от основной поверхности бруса.
Практические лайфхаки перед началом работ
Прежде чем поднимать первый брус на высоту, убедитесь, что у вас есть точный план раскроя материала. Шатровая крыша генерирует много обрезков, поэтому закупайте доску с запасом 10-15%. Если вы используете доску естественной влажности, не удивляйтесь, что после первой же недели сушки она поведёт — крутит и гнёт даже качественный лес. В идеале для шатровых конструкций применяют клееный брус или строганый материал, прошедший камерную сушку. Это дороже, но снижает риск деформации всей системы до минимума.
Работайте парой: один человек подаёт и держит деталь, второй — крепит. Не пытайтесь выставить длинную диагональную ногу в одиночку, так как под собственным весом она выгнется дугой. После сборки всей системы обязательно проведите контрольный осмотр: пройдитесь по всем узлам, проверьте затяжку болтов, отсутствие трещин в древесине и правильность углов. Вложенные усилия вернутся сторицей — шатровая крыша при правильном монтаже служит десятилетиями без серьёзного ремонта.
Ключевые параметры и правила монтажа шатровой крыши
| Параметр / Этап | Требование / Значение | Комментарий / Последствие нарушения |
|---|---|---|
| Геометрия конструкции | Отсутствие конькового прогона; все накосные (диагональные) стропила сходятся к центральной стойке или опорному узлу | Малейшая ошибка в запиле или длине ноги приводит к «заваливанию» плоскости ската и неравномерным нагрузкам на кровельное покрытие |
| Угол наклона накосных ног | Всегда меньше угла наклона основных скатов | Требуется обязательный расчёт по теореме Пифагора или спец. таблицам; «на глаз» недопустимо |
| Порядок расчёта | 1) длина центральных стропил; 2) длина накосных (диагональных) ног; 3) длина нарожников | Расчёт — только после вычерчивания схемы на бумаге или в программе |
| Запил накосных стропил | Двойной запил: по месту примыкания к мауэрлату + по линии соединения с центральной стойкой | У рядовых стропил запил проще — опора на мауэрлат и коньковый узел |
| Изготовление шаблона | Сначала один шаблон из обрезка доски, подгонка по месту, проверка углов | Только после подгонки шаблона переносится разметка на остальной материал |
| Симметрия | Каждая пара разнонаправленных стропил выверяется порознь | Критически важна для всей конструкции |
| Мауэрлат | Выставлен строго в горизонт, жёстко закреплён к армопоясу или брусу | Иначе вся геометрия «поплывёт» на начальном этапе |
| Начало монтажа | Установка центральной стойки (или организация опорного узла), стойка строго по вертикали с временными укосинами | Далее крепятся накосные ноги — они задают направление будущим плоскостям |
| Крепёж накосных ног | Металлические зубчатые пластины, болтовые стяжки (не гвозди!) | Обеспечивают неподвижность узла |
| Порядок установки стропил | 1) 4 диагональных стропила; 2) центральные вальмовые ноги (от стойки к центру стороны); 3) нарожники (подрезка по месту) | Нарожники короче предыдущих, запиливаются по факту, а не по шаблону |
| Раскрепление накосных стропил | Обязательны шпренгели (подкосы) или стойки, опирающиеся на перекрытие | Без них система «заиграет» под весом снега через пару сезонов |
| Крепёж: ошибка новичков | Запрещено крепить всё только саморезами и уголками без врезки | Накосные стропила врезаются в мауэрлат упорным «зубом» или опираются на кобылки/опорные бруски; допускается комбинированный способ с хомутами или пластинами |
| Металлический крепёж | Только с антикоррозийным покрытием; под болты — шайбы | Защита от коррозии и компенсация нагрузок |
| Усадка дерева | Гайки не затягивать «намертво» до полной сборки; дать системе 2–3 недели на адаптацию | После адаптации — контрольная подтяжка всех узлов |
| Монтаж нарожников | Крепятся к накосному стропилу, а не к мауэрлату; каждый следующий короче предыдущего | Ускорение: крепить с запасом, затем отпилить по натянутому шнуру (имитация плоскости ската) |
| Обрешётка | Сплошная (под гибкую черепицу) или разреженная (под профнастил/металлочерепицу) | Стыки досок обрешётки — строго по оси стропильной ноги, не «в разбежку», иначе кровля пойдёт волнами |
| Защитная обработка | Антисептик + антипирен (пропитка всех стропил и обрешётки перед укладкой кровли) | Обязательна |
| Вентиляция подкровельного пирога | Нет конька → воздух выходит через аэраторы или точечные коньки; контробрешётка высотой ≥ 5 см | Недостаток вентиляции → конденсат на утеплителе, гниение деревянных элементов |
| Паро- и гидроизоляция | Пароизоляция — со стороны тёплого помещения; гидроизоляция — под кровельным покрытием | Нарушение → постоянная сырость и разрушение древесины |
| Проверка диагоналей | Перед фиксацией накосных стропил измерить расстояние от угла до угла — должно быть одинаковым | Обеспечивает прямоугольность дома и симметрию крыши |
| Временные укосины | Не полагаться только на крепёж; временные распорки снимаются только после монтажа обрешётки | Обеспечивают устойчивость на этапе сборки |
| Крепёж для шатровых крыш | Усиленные перфорированные кронштейны, рассчитанные на нагрузку с учётом снегового региона | Экономия на металле недопустима |
| Обработка торцов | Спилы и врубки прокрашивать защитным составом отдельно | Самые уязвимые места для влаги |
| Закупка материала | Запас доски 10–15% (много обрезков); лучше клееный брус или строганый материал камерной сушки | Доска естественной влажности «поведёт» после сушки; брак в геометрии |
| Безопасность монтажа | Работать парой (один подаёт/держит, второй крепит); не выставлять длинную диагональную ногу в одиночку | Под собственным весом нога выгнется дугой |
| Финальный контроль | После сборки: проверка всех узлов, затяжка болтов, отсутствие трещин, правильность углов | При правильном монтаже крыша служит десятилетиями |
Частые вопросы о монтаже шатровой крыши
Почему так важна точность геометрии при монтаже шатровой крыши?
В шатровой крыше нет конькового прогона, и все накосные (диагональные) стропила сходятся к центральной стойке или опорному узлу. Малейшая ошибка в запиле или длине ноги приводит к тому, что плоскость ската «заваливается», а кровельное покрытие испытывает неравномерные нагрузки. Каждая деталь работает как ребро жёсткости, поэтому точность — не просто требование, а закон.
Как правильно рассчитать длину и углы накосных стропил?
Для расчёта необходимо использовать теорему Пифагора или специальные таблицы, а не «прикидывать на глаз». Угол наклона накосных ног всегда меньше угла наклона основных скатов. Важно определить длину центральных стропил, длину накосных ног и длину нарожников (укороченных элементов). Сначала изготовьте шаблон из обрезка доски, подгоните его по месту, проверьте углы, и только затем переносите разметку на остальной материал.
Как избежать ошибок при креплении стропил к мауэрлату?
Самая частая ошибка — крепление на саморезы и уголки без врезки. В шатровой крыше, испытывающей распорные нагрузки в четырёх направлениях, простой кронштейн не обеспечивает нужной жёсткости. Накосные стропила должны врезаться в мауэрлат, создавая упорный «зуб», либо опираться на специально пришитые опорные бруски (кобылки). Также не затягивайте гайки «намертво» до полной сборки — дайте дереву время на усадку.
Зачем нужны шпренгели и подкосы под накосными стропилами?
Накосные стропила имеют большую длину и склонны к прогибу под весом снега или кровли. Под ними обязательно устанавливают шпренгели (подкосы) или стойки, опирающиеся на перекрытие. Без этих элементов система начнёт «играть» уже через пару сезонов, что приведёт к деформации всей конструкции.
Как организовать вентиляцию в шатровой крыше, если нет конька?
Воздух должен выходить через специальные вентиляционные выходы (аэраторы) или точечные коньки. При монтаже заложите контробрешётку высотой не менее 5 см для создания зазора циркуляции воздуха. Недостаток вентиляции приводит к накоплению конденсата и гниению деревянных элементов.
