Конструктивные нюансы горизонтальных моделей
Горизонтальные дизайн-радиаторы представляют собой не просто элемент обогрева, а полноценный архитектурный акцент. Их удлиненная форма требует особого подхода к расчету теплового баланса в помещении с панорамным остеклением или сложной геометрией стен. В отличие от классических секционных батарей, здесь важна не только мощность, но и равномерность конвекционных потоков вдоль всей длины прибора.
Ключевая особенность монтажа таких устройств — необходимость учета линейного расширения материала при нагреве. Длинный корпус из алюминия или стали может существенно менять геометрию, поэтому жесткая фиксация без компенсационных зазоров недопустима. Это влияет на выбор кронштейнов и схему подключения к магистрали.
Выбор точки подключения и гидравлика
Для горизонтальных моделей критически важно правильно выбрать схему подводки. Боковое одностороннее подключение часто приводит к неравномерному прогреву дальних секций, если длина прибора превышает 1,5 метра. В таких случаях предпочтительнее диагональная схема, обеспечивающая последовательное прохождение теплоносителя через весь объем.
Если вы устанавливаете прибор с нижним подключением, скрытым в стене или полу, убедитесь, что запорно-регулирующая арматура доступна для обслуживания. Это избавит от необходимости демонтировать декоративный экран при каждой замене термостатической головки.
- Диагональная подводка — оптимальна для длины более 1200 мм.
- Нижнее подключение — эстетично, но требует узла с термостатическим клапаном.
- Боковая схема — допустима только для коротких моделей до 800 мм.
Кронштейны и подготовка основания
Вес горизонтального радиатора с теплоносителем может достигать 40-50 кг, поэтому экономия на крепеже недопустима. Если стена выполнена из гипсокартона, необходимо использовать закладные брусья или специальные анкерные системы, распределяющие нагрузку по большому участку плоскости.
При монтаже на вентилируемый фасад или стеклянную перегородку применяются рамные конструкции, которые принимают на себя всю статическую и динамическую нагрузку. Важно выставить прибор строго по уровню, иначе завоздушивание системы станет постоянной проблемой.
Интеграция в интерьер и тепловые завесы
Дизайнерские горизонтальные радиаторы часто выполняют функцию тепловой завесы перед окнами. Чтобы холодный воздух не опускался на пол, расстояние от подоконника до верхней точки прибора должно быть не менее 10-12 см. Слишком близкая установка нарушит естественную циркуляцию.
Также стоит учитывать материал декоративной панели. Если это стекло или камень, они могут экранировать до 20% теплового потока. В таких случаях требуется увеличить расчетную мощность прибора или предусмотреть принудительную конвекцию.
«Горизонтальный радиатор — это баланс между инженерией и эстетикой. Ошибка в монтаже превращает дизайнерскую вещь в источник шума и неравномерного прогрева, сводя на нет все преимущества премиального обогрева».
Запуск системы и удаление воздуха
После установки необходимо провести опрессовку и тщательно удалить воздушные пробки. В длинных горизонтальных приборах воздух скапливается в верхней части, поэтому краны Маевского устанавливаются в самой высокой точке коллектора. Без этого шага циркуляция будет неэффективной, а металл подвергнется коррозии.
Регулировку балансировочных клапанов проводят после прогрева системы. Это позволяет настроить равномерный поток через все секции, избегая гидравлического удара и шума в трубах. Только после стабилизации давления можно устанавливать декоративные экраны.

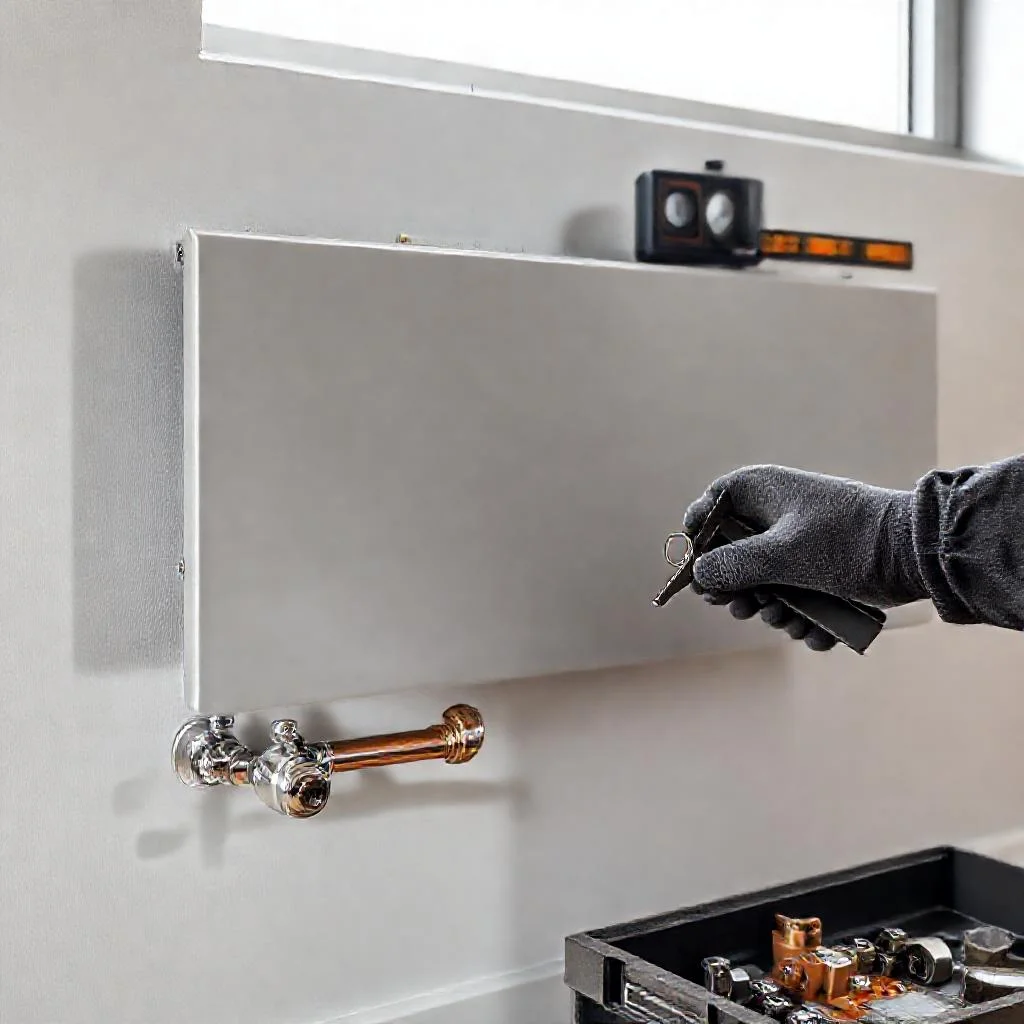

Особенности монтажа дизайн радиаторов отопления горизонтального типа
| Параметр / Этап | Рекомендация / Особенность | Обоснование / Примечание |
|---|---|---|
| Учет линейного расширения | Не допускается жесткая фиксация без компенсационных зазоров | Длинный корпус из алюминия или стали существенно меняет геометрию при нагреве; это влияет на выбор кронштейнов и схему подключения |
| Схема подводки при длине более 1200 мм | Диагональная подводка | Обеспечивает последовательное прохождение теплоносителя через весь объем; оптимальна для длины более 1200 мм |
| Боковое одностороннее подключение | Допустимо только для коротких моделей до 800 мм | При длине прибора более 1,5 метра приводит к неравномерному прогреву дальних секций |
| Нижнее подключение (скрытое в стене или полу) | Запорно-регулирующая арматура должна быть доступна для обслуживания; требуется узел с термостатическим клапаном | Эстетично, но избавляет от необходимости демонтировать декоративный экран при каждой замене термостатической головки |
| Вес радиатора с теплоносителем | До 40–50 кг — экономия на крепеже недопустима | Определяет требования к кронштейнам и основанию |
| Монтаж на гипсокартон | Использовать закладные брусья или специальные анкерные системы | Распределяют нагрузку по большому участку плоскости |
| Монтаж на вентилируемый фасад или стеклянную перегородку | Применяются рамные конструкции | Принимают на себя всю статическую и динамическую нагрузку |
| Выравнивание прибора | Выставить строго по уровню | Иначе завоздушивание системы станет постоянной проблемой |
| Расстояние от подоконника до верхней точки прибора | Не менее 10–12 см | Чтобы холодный воздух не опускался на пол; слишком близкая установка нарушит естественную циркуляцию |
| Декоративная панель из стекла или камня | Может экранировать до 20% теплового потока; требуется увеличить расчетную мощность или предусмотреть принудительную конвекцию | Учет материала панели при расчете мощности |
| Краны Маевского | Устанавливаются в самой высокой точке коллектора | В длинных горизонтальных приборах воздух скапливается в верхней части; без этого циркуляция будет неэффективной, а металл подвергнется коррозии |
| Регулировка балансировочных клапанов | Проводят после прогрева системы | Позволяет настроить равномерный поток через все секции, избегая гидравлического удара и шума в трубах |
| Установка декоративных экранов | Только после стабилизации давления | Завершающий этап запуска системы |
Частые вопросы по монтажу горизонтальных дизайн-радиаторов отопления
Какую схему подключения выбрать для горизонтального дизайн-радиатора?
Для приборов длиной более 1200 мм оптимальна диагональная схема, обеспечивающая последовательное прохождение теплоносителя через весь объём. Боковая односторонняя подводка допустима только для коротких моделей до 800 мм, иначе дальние секции прогреваются неравномерно. Нижнее подключение эстетично, но требует узла с термостатическим клапаном и доступа к арматуре для обслуживания.
Как компенсировать линейное расширение длинного корпуса при нагреве?
Длинный корпус из алюминия или стали существенно меняет геометрию при нагреве, поэтому жёсткая фиксация без компенсационных зазоров недопустима. Это влияет на выбор кронштейнов и схему подключения к магистрали — необходимо предусмотреть возможность свободного температурного расширения прибора.
Какие кронштейны и крепёж нужны для тяжёлого горизонтального радиатора?
Вес горизонтального радиатора с теплоносителем может достигать 40–50 кг, поэтому экономия на крепеже недопустима. Для гипсокартонных стен используют закладные брусья или специальные анкерные системы, распределяющие нагрузку. При монтаже на вентилируемый фасад или стеклянную перегородку применяются рамные конструкции. Прибор нужно выставить строго по уровню, иначе завоздушивание станет постоянной проблемой.
Какое расстояние от подоконника до радиатора необходимо для нормальной циркуляции?
Чтобы холодный воздух не опускался на пол, расстояние от подоконника до верхней точки прибора должно быть не менее 10–12 см. Слишком близкая установка нарушит естественную циркуляцию и работу тепловой завесы перед окнами.
Как удалить воздух из длинного горизонтального радиатора?
После установки необходимо провести опрессовку и тщательно удалить воздушные пробки. В длинных горизонтальных приборах воздух скапливается в верхней части, поэтому краны Маевского устанавливаются в самой высокой точке коллектора. Без этого шага циркуляция будет неэффективной, а металл подвергнется коррозии. Регулировку балансировочных клапанов проводят после прогрева системы, а декоративные экраны устанавливают только после стабилизации давления.
