Гидравлика скрытого узла: почему геометрия важнее диаметра
Обустройство душевой зоны без поддона начинается задолго до укладки плитки. Ключевой элемент здесь — линейный водоотвод, который требует не просто отверстия в перекрытии, а выверенной системы трубопроводов. Главная задача — обеспечить стабильный отвод большого объема воды и защитить помещение от запахов и протечек.
Ошибка на этапе расчета уклонов или высоты посадки чаши трапа приводит к тому, что вода уходит медленно или застаивается. Исправить это после чистовой отделки практически невозможно без демонтажа стяжки. Поэтому проектирование начинается с определения нулевой отметки чистого пола и габаритов самого трапа.
Выбор схемы: коллектор или тройниковая разводка
Перед монтажом необходимо определить конфигурацию системы. Для санузла с одной душевой зоной достаточно простого последовательного соединения, где труба идет от трапа к стояку. Если же в помещении планируется несколько точек водозабора или сложная конфигурация, целесообразно использовать коллекторную схему для равномерного распределения потоков.
Тройниковая разводка под стяжкой требует тщательного расчета пропускной способности. При объединении стоков от душа и, например, стиральной машины важно учитывать риск возникновения гидрозатворов при одновременном сбросе воды. В таких случаях диаметр магистральной трубы должен иметь запас.
Технические параметры труб и уклонов
Для скрытой прокладки в полу чаще всего используют полипропилен или ПВХ. Полипропиленовые изделия требуют использования специального паяльника, а раструбные ПВХ-элементы проще в сборке и обладают лучшей шумоизоляцией. Критически важным параметром является уклон: для труб диаметром 50 мм он составляет 3 см на погонный метр, для 110 мм — 2 см.
Соблюдение этого правила обеспечивает самотек даже при незначительном объеме воды. Если уклон будет слишком большим, жидкая фракция уйдет быстро, а твердые частицы останутся в трубе, что приведет к засору. Малый угол приведет к застою воды и быстрому обрастанию внутренних стенок отложениями.
Пошаговая инструкция монтажа под стяжку
Процесс требует аккуратности и внимания к деталям, особенно при фиксации элементов. Сборка производится с обязательным использованием силиконовой смазки для уплотнительных колец, чтобы не повредить их при стыковке. После сборки контура необходимо проверить систему на герметичность, залив воду в обход трапа.
- Разметка трассы и определение высоты подрезки трубы под корпус трапа.
- Сборка узла с соблюдением уклона в сторону стояка и фиксация клипсами.
- Установка гидрозатвора и проверка свободного доступа к ревизионному отверстию.

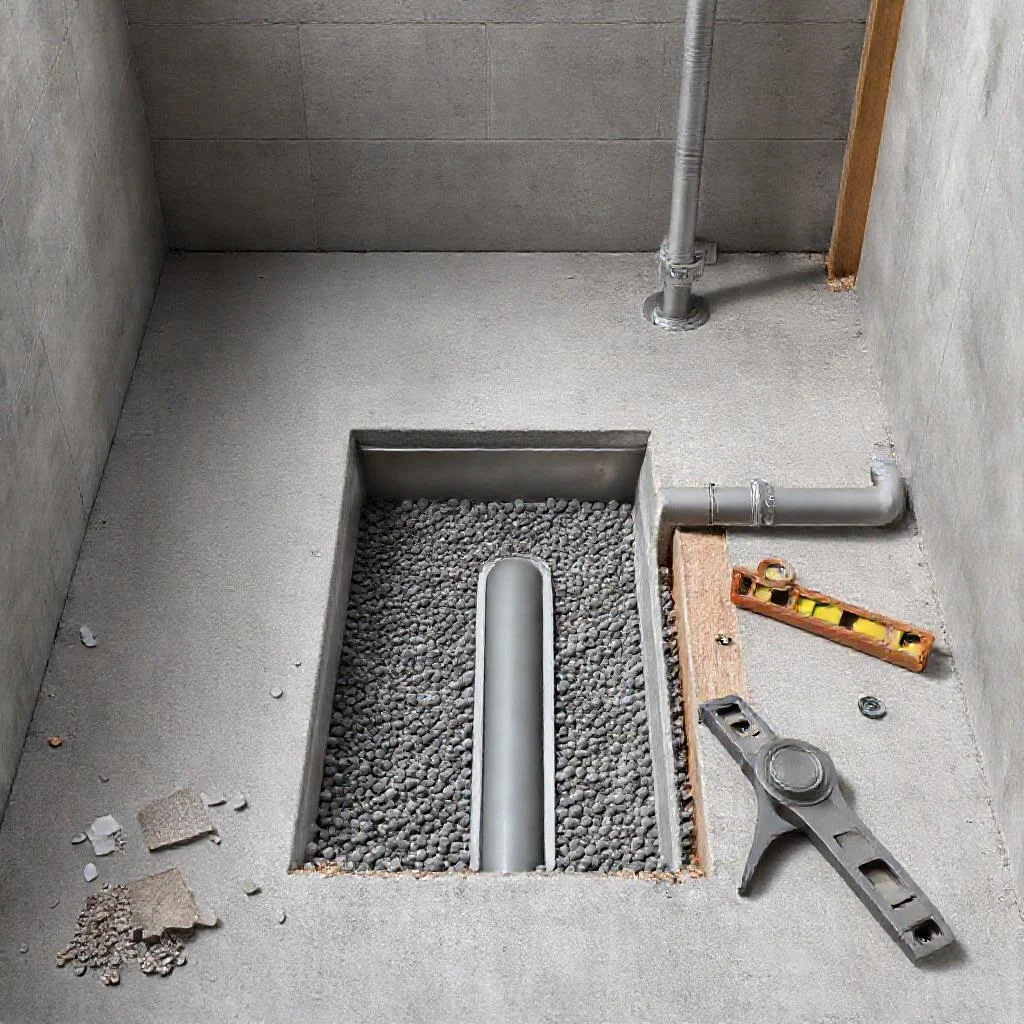

- Засыпка пространства вокруг трапа песком или керамзитом для компенсации теплового расширения.
Важно предусмотреть возможность обслуживания системы. Ревизионный люк или съемная решетка трапа должны позволять прочистить трубу тросом без вскрытия пола. В местах поворотов рекомендуется устанавливать отводы с максимальным радиусом, чтобы снизить гидравлическое сопротивление.
Гидроизоляция и сопряжение с конструкциями
Место прохода трубы через перекрытие или стык с бетоном — зона повышенного риска. Здесь обязательно применяется обжимная муфта, которая обеспечивает герметичность соединения корпуса трапа с гидроизоляционным ковром. Битумные мастики или жидкая резина наносятся в несколько слоев с заходом на вертикальные стенки корпуса.
Качественная разводка — это не только правильно спаянные трубы, но и грамотная деформационная защита: труба не должна касаться стенок бетонного массива, иначе микротрещины при усадке здания неизбежно нарушат герметичность.
После завершения монтажных работ система засыпается демпферным материалом, который предотвращает передачу вибраций и звуков от канализации на плитку. Только после этого можно приступать к армированию и заливке финишной стяжки, следя за тем, чтобы защитная пленка трапа оставалась на месте.
Технические параметры и этапы разводки труб для душевого трапа в полу
| Параметр / Этап | Значение / Действие |
|---|---|
| Уклон трубы диаметром 50 мм | 3 см на погонный метр |
| Уклон трубы диаметром 110 мм | 2 см на погонный метр |
| Материалы для скрытой прокладки в полу | Полипропилен или ПВХ |
| Преимущества ПВХ-элементов | Проще в сборке, лучшая шумоизоляция |
| Требование при сборке для уплотнительных колец | Использование силиконовой смазки |
| Шаг 1 монтажа под стяжку | Разметка трассы и определение высоты подрезки трубы под корпус трапа |
| Шаг 2 монтажа под стяжку | Сборка узла с соблюдением уклона в сторону стояка и фиксация клипсами |
| Шаг 3 монтажа под стяжку | Установка гидрозатвора и проверка свободного доступа к ревизионному отверстию |
| Шаг 4 монтажа под стяжку | Засыпка пространства вокруг трапа песком или керамзитом для компенсации теплового расширения |
| Материал для засыпки вокруг трапа | Песок или керамзит |
| Элемент герметизации прохода трубы через перекрытие | Обжимная муфта |
| Материалы гидроизоляции | Битумные мастики или жидкая резина (наносятся в несколько слоев с заходом на вертикальные стенки корпуса) |
| Требование к трубе относительно бетонного массива | Труба не должна касаться стенок бетонного массива |
| Материал засыпки после монтажных работ | Демпферный материал |
Частые вопросы по монтажу разводки труб для душевого трапа в полу
Какой уклон нужен для труб при подключении душевого трапа?
Для труб диаметром 50 мм уклон должен составлять 3 см на погонный метр, для труб диаметром 110 мм — 2 см на погонный метр. Слишком большой уклон приведет к быстрому уходу жидкости и засорению твердыми частицами, а слишком малый — к застою воды и образованию отложений.
Где должен начинаться расчет при проектировании разводки для душевого трапа?
Проектирование начинается с определения нулевой отметки чистого пола и габаритов самого трапа. Ошибка в расчете уклонов или высоты посадки чаши трапа приведет к медленному отводу воды или ее застаиванию, а исправить это после чистовой отделки практически невозможно без демонтажа стяжки.
Какую схему разводки выбрать: коллекторную или тройниковую?
Для санузла с одной душевой зоной достаточно простого последовательного соединения от трапа к стояку. Если планируется несколько точек водозабора или сложная конфигурация, целесообразно использовать коллекторную схему. Тройниковая разводка требует учета риска гидрозатворов при одновременном сбросе воды, поэтому магистральная труба должна иметь запас по диаметру.
Как защитить место прохода трубы через перекрытие от протечек?
В месте прохода трубы через перекрытие или стык с бетоном обязательно применяется обжимная муфта, которая обеспечивает герметичность соединения корпуса трапа с гидроизоляционным ковром. Битумные мастики или жидкая резина наносятся в несколько слоев с заходом на вертикальные стенки корпуса.
Нужно ли предусматривать доступ к системе после заливки стяжки?
Да, необходимо предусмотреть возможность обслуживания системы. Ревизионный люк или съемная решетка трапа должны позволять прочистить трубу тросом без вскрытия пола. В местах поворотов рекомендуется устанавливать отводы с максимальным радиусом, чтобы снизить гидравлическое сопротивление.
