Гидравлический центр системы: зачем нужен коллекторный узел
Представьте себе нервную систему водяного теплого пола. Все сигналы (потоки горячего теплоносителя) сходятся в одной точке, где происходит точная настройка и перераспределение энергии. Этой точкой является распределительный коллектор — сложный узел, от качества сборки которого зависит, будет ли ваш пол греть равномерно или превратится в источник постоянных проблем с протечками и холодными зонами.
Монтаж этого оборудования требует не столько физической силы, сколько инженерной точности. Вам предстоит создать герметичную систему, способную выдерживать температурные расширения и гидравлические удары десятилетиями. Ошибки на этапе установки часто приводят к тому, что даже самый дорогой котел работает вхолостую, а насосно-смесительный узел не справляется с балансировкой контуров.
Выбор места установки и подготовка шкафа

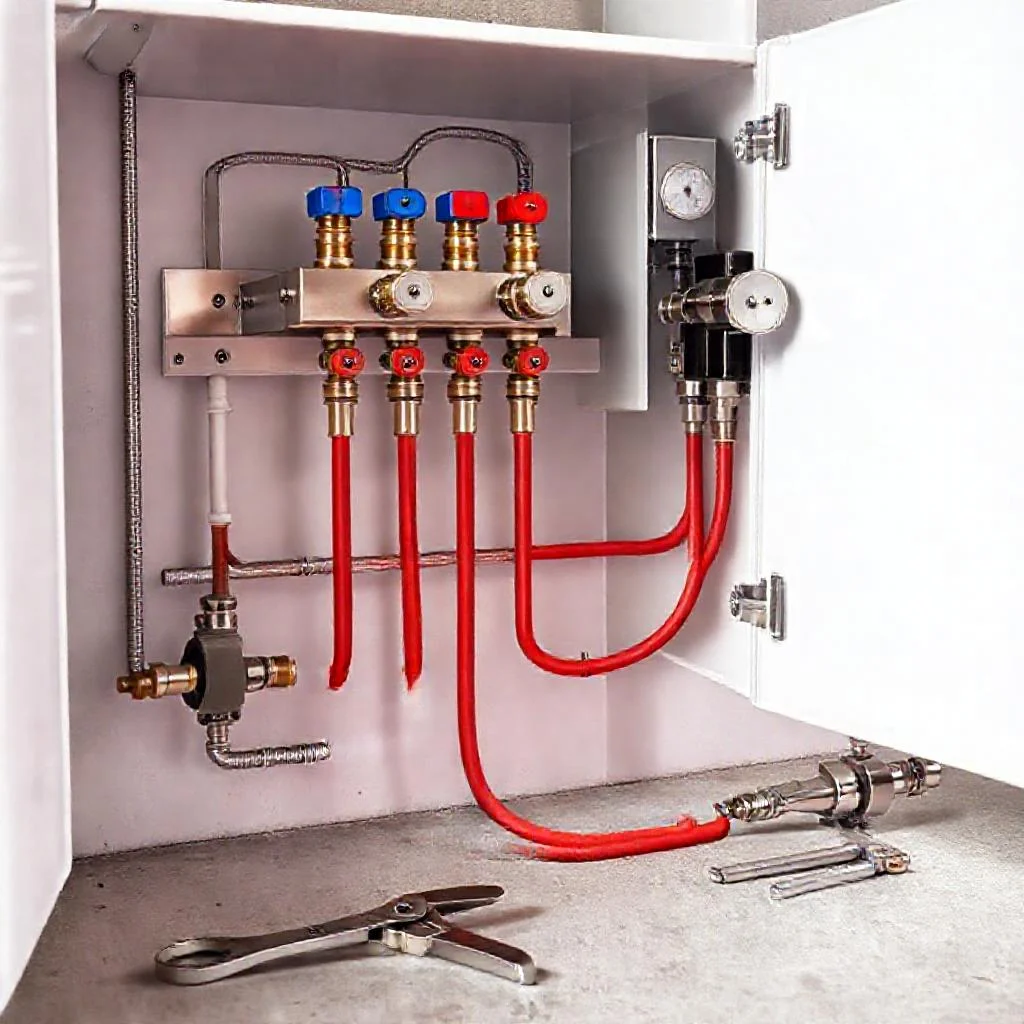

Первое, с чего начинается грамотный монтаж — это определение локации для коллекторного шкафа. Идеальное место должно быть скрыто от глаз, но обеспечивать свободный доступ для сервисного обслуживания. Чаще всего используются специальные встраиваемые или наружные боксы, которые устанавливаются в нишу или на стену.
Важно учитывать длину подводящих магистралей и гидравлическое сопротивление. Чем дальше коллектор от котла, тем мощнее нужен циркуляционный насос. Убедитесь, что стена выдержит вес заполненного водой узла, а также предусмотрите возможность подключения дренажа для слива системы.
Сборка узла: от гребенки до воздухоотводчика
Современный коллектор — это конструктор, который вы собираете под конкретную задачу. Основой служит расходомерная гребенка (для подачи) и гребенка с регулировочными клапанами (для обратки). Перед началом сборки проверьте комплектацию: наличие всех фитингов, кронштейнов и уплотнительных элементов критично для герметичности.
Процесс сборки требует аккуратности и использования правильного инструмента. Не стоит экономить на уплотнителях — используйте качественный лен с пастой или анаэробный герметик.
- Установите на подающую гребенку расходомеры, настроив их на предварительный расход согласно проекту.
- Смонтируйте на обратной гребенке термостатический клапан и воздухоотводчик в верхней точке.
- Подключите запорную арматуру (шаровые краны) для возможности отсечки контуров без слива системы.
- Установите автоматический воздухоотводчик и сливной кран для сервисных работ.
Без качественного воздухоотвода даже идеально собранный коллектор станет бесполезным, так как воздушные пробки мгновенно нарушат циркуляцию в самых удаленных петлях.
Подключение контуров и опрессовка системы
Самая ответственная часть — коммутация труб. Независимо от того, используете вы металлопластик, PEX или PERT, соединения должны быть безупречными. При подключении к евроконусу важно не перетянуть гайку, чтобы не повредить штуцер, но и не оставить соединение слабым.
После механической сборки необходимо провести гидравлические испытания. Опрессовка проводится давлением, превышающим рабочее в 1,5 раза, но не выше предельных значений для труб. Система выдерживается под давлением минимум 24 часа. Это позволяет выявить микропротечки, которые не видны сразу, и проверить надежность всех резьбовых соединений.
Балансировка и запуск в эксплуатацию
Финальный этап — это тонкая настройка. Вращая колпачки расходомеров, вы регулируете поток в каждой петле, добиваясь одинаковой температуры поверхности пола во всех помещениях. Просто открыть все вентили на максимум — неверное решение, которое приведет к перегреву одних зон и недогреву других.
Правильно смонтированный и сбалансированный распределительный узел — это гарантия комфорта. Он позволяет системе работать в экономичном режиме, точно следуя заданным температурным графикам. Не пренебрегайте инструкциями производителей и проектной документацией, ведь от точности этих настроек зависит микроклимат вашего дома на долгие годы.
Параметры и этапы монтажа распределительного коллектора для теплого пола
| Этап / Параметр | Действие или значение | Важные требования и примечания |
|---|---|---|
| Выбор места установки | Коллекторный шкаф (встраиваемый или наружный) в нише или на стене | Скрыт от глаз, но с свободным доступом для сервисного обслуживания; учет длины подводящих магистралей и гидравлического сопротивления; чем дальше коллектор от котла, тем мощнее нужен циркуляционный насос |
| Подготовка основания | Проверка стены на способность выдержать вес заполненного водой узла | Предусмотреть возможность подключения дренажа для слива системы |
| Состав коллекторного узла | Расходомерная гребенка (подача) + гребенка с регулировочными клапанами (обратка) | Проверить комплектацию: фитинги, кронштейны, уплотнительные элементы |
| Уплотнители | Качественный лен с пастой или анаэробный герметик | Не экономить на уплотнителях — критично для герметичности |
| Установка на подающую гребенку | Расходомеры | Настроить на предварительный расход согласно проекту |
| Установка на обратную гребенку | Термостатический клапан и воздухоотводчик в верхней точке | Воздухоотводчик обязателен в верхней точке |
| Запорная арматура | Шаровые краны | Для возможности отсечки контуров без слива системы |
| Дополнительные элементы | Автоматический воздухоотводчик и сливной кран | Для сервисных работ |
| Подключение контуров | Металлопластик, PEX или PERT — соединения должны быть безупречными | При подключении к евроконусу не перетянуть гайку, чтобы не повредить штуцер, но и не оставить соединение слабым |
| Опрессовка (гидравлические испытания) | Давление, превышающее рабочее в 1,5 раза, но не выше предельных значений для труб | Выдержка под давлением минимум 24 часа; выявляет микропротечки и проверяет надежность резьбовых соединений |
| Балансировка | Вращение колпачков расходомеров для регулировки потока в каждой петле | Добиться одинаковой температуры поверхности пола во всех помещениях; не открывать все вентили на максимум |
| Запуск в эксплуатацию | Точное следование заданным температурным графикам | Экономичный режим; учитывать инструкции производителей и проектную документацию |
Частые вопросы по монтажу распределительного коллектора для теплого пола
Где лучше установить коллекторный шкаф для теплого пола?
Идеальное место должно быть скрыто от глаз, но обеспечивать свободный доступ для сервисного обслуживания. Чаще всего используются специальные встраиваемые или наружные боксы, которые устанавливаются в нишу или на стену. При этом важно учитывать длину подводящих магистралей и гидравлическое сопротивление: чем дальше коллектор от котла, тем мощнее нужен циркуляционный насос.
Какие элементы должны входить в сборку распределительного коллектора?
Основой служит расходомерная гребенка для подачи и гребенка с регулировочными клапанами для обратки. На подающую гребенку устанавливаются расходомеры с предварительной настройкой по проекту, на обратную — термостатический клапан и воздухоотводчик в верхней точке. Также монтируются запорная арматура (шаровые краны) для отсечки контуров, автоматический воздухоотводчик и сливной кран для сервисных работ.
Как правильно подключить контуры труб к коллектору?
При коммутации труб из металлопластика, PEX или PERT соединения должны быть безупречными. При подключении к евроконусу важно не перетянуть гайку, чтобы не повредить штуцер, но и не оставить соединение слабым. Не стоит экономить на уплотнителях — используйте качественный лен с пастой или анаэробный герметик.
Как проводится опрессовка системы после сборки коллектора?
После механической сборки необходимо провести гидравлические испытания. Опрессовка проводится давлением, превышающим рабочее в 1,5 раза, но не выше предельных значений для труб. Система выдерживается под давлением минимум 24 часа, что позволяет выявить микропротечки и проверить надежность всех резьбовых соединений.
Как балансировать контуры теплого пола после монтажа коллектора?
Финальный этап — тонкая настройка. Вращая колпачки расходомеров, вы регулируете поток в каждой петле, добиваясь одинаковой температуры поверхности пола во всех помещениях. Просто открыть все вентили на максимум — неверное решение, которое приведет к перегреву одних зон и недогреву других.
