Разбивка осей: почему это не «про колышки», а про судьбу здания
Ошибка в 2–3 сантиметра на этапе выноса точек может превратиться в кривые стены, невозможность монтажа плит перекрытия и судебные иски от соседей. Геодезическая разбивка — это не формальность для допуска, а единственный способ «привязать» ваш проект к физической поверхности земли с точностью до миллиметра. Здесь не работает принцип «и так сойдёт»: последствия несоосности фундамента проявляются не сразу, но на этапе кровли становятся необратимыми.
Особенность работ в том, что мы работаем с системой координат будущего здания, а не с абстрактными чертежами. Сначала создаётся внешняя опорная сеть (строительная сетка), затем разбиваются главные и промежуточные оси. Для этого используют теодолиты и тахеометры — лазерные рулетки здесь бесполезны, поскольку дают погрешность на дистанции более 30 метров. Если вы строите дом сложной конфигурации, разбивку придётся выполнять в несколько этапов, каждый раз контролируя предыдущий результат.
Подготовительный этап: анализ проекта и рекогносцировка местности
Прежде чем выносить первую точку, геодезист обязан изучить проектную документацию и сопоставить её с топографическим планом участка. Критически важна проверка горизонталей: если на участке перепад высот превышает 1,5 метра, потребуется вертикальная планировка до начала разбивки. Также нужно идентифицировать существующие капитальные строения или красные линии застройки — от них часто производятся контрольные промеры. Игнорирование этого шага ведёт к тому, что в процессе земляных работ вы «наткнётесь» на неучтённую канализацию или соседский фундамент.
На этапе рекогносцировки определяется зона видимости для геодезических приборов. В идеале оси должны просматриваться с двух-трёх станций. Если местность заросла кустарником или имеет сложный рельеф, потребуется расчистка трасс или использование отражателей на вехах. Именно здесь закладывается база для будущего геодезического обоснования — системы точек с известными координатами, от которых будет выполняться разбивка. Помните: экономия на выносе осей оборачивается удорожанием на бетонных работах в разы.
Создание разбивочной основы и точность измерений
Разбивочная основа — это сеть закреплённых знаков (штырей, обрезков арматуры) с известными плановыми высотами. Эти точки выносятся от пунктов государственной геодезической сети или от местных опорных пунктов. Закрепление выполняется за пределами будущего котлована — на расстоянии 3–5 метров от бровки, чтобы знаки не переместились при работе экскаватора. Каждая точка фиксируется в «Акте разбивки осей» с привязкой к углам здания.
Для частного строительства достаточно погрешности 10–15 мм, но для промышленных объектов нормы жёстче — до 5 мм. Опытный инженер всегда выполняет контрольные замеры дважды: после установки знаков и после начала земляных работ, чтобы оценить возможные деформации грунта. Использование спутниковой геодезии (GPS/GLONASS) оправдано только на больших площадях, но для точности в пределах 1–2 см классический тахеометр остаётся эталоном.

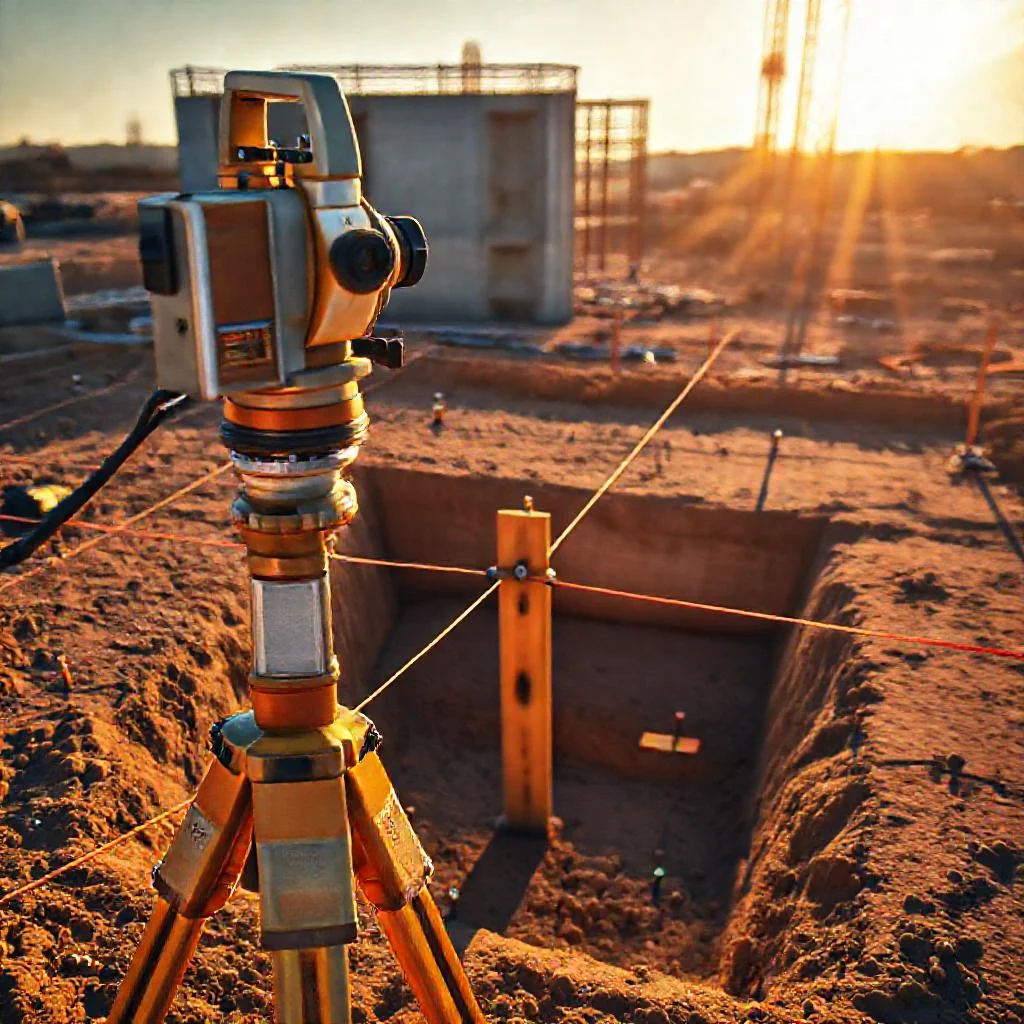

Вынос осей в натуру и закрепление на обноске
Суть процесса — перенести пересечения осей с чертежа на местность. Сначала тахеометр выставляет два опорных направления (базис), от которых откладываются прямые углы. Затем натягивается стальная проволока или леска, фиксирующая положение каждой оси. Места пересечений отмечаются краской на грунте или временными колышками. Важно не просто механически скопировать цифры, но и оценить логику расположения — иногда проект содержит внутренние ошибки, которые вскрываются только при натурной привязке.
Обноска — это инженерное сооружение из деревянных столбиков и горизонтальных реек, устанавливаемое по периметру будущего здания. Именно на неё переносятся все оси, а также отметки чистого пола и верха фундамента. В отличие от временных кольев, обноска позволяет восстанавливать положение осей после того, как колышки будут сняты при рытье котлована. Правильно выполненная обноска переживает весь цикл нулевого цикла, от выемки грунта до обратной засыпки.
Контроль, допуски и типичные ошибки новичков
Геодезический контроль — это не разовое действие, а постоянный процесс. После выноса осей обязательно выполняется исполнительная съёмка: фактические координаты точек сравниваются с проектными. Допустимое отклонение для оси фундамента относительно проектного положения составляет ±12 мм, а отметки высоты ±5 мм. Если эти величины превышены, требуется корректировка разбивки до начала бетонирования. Обратите внимание: исправление ошибки после заливки фундамента технически невозможно без демонтажа конструкции.
Самая частая ошибка — попытка выполнить разбивку «в одиночку» с помощью рулетки и отвеса. Вторая по частоте — пренебрежение контрольными промерами диагоналей. Даже идеально вымеренные стороны при неправильном угле дают ромб, который становится причиной брака при монтаже опалубки. Третья классическая проблема — перенос осей со старых, «устаревших» реперов, которые могли сдвинуться из-за морозного пучения грунта. Поэтому всегда требуйте свежие координаты от кадастрового инженера.
«Точность — это вежливость королей, но для строителя это — фундамент репутации. Один миллиметр сэкономленного внимания превращается в метр бетона, закопанного впустую».
- Обязательная проверка горизонтальности площадки перед началом измерений — уклон в 5 см уже вносит искажения в работу оптических приборов.
- Использование кольев только с насечками (срезанный верх), чтобы избежать ошибок при установке вехи в одну точку.
- Фиксация осей на обноске гвоздями или краской двух цветов — синий для плановых, красный для высотных отметок.
- Выполнение всех измерений при температуре от -10°C до +40°C, так как рефракция искажает показания при сильной жаре.
- Наличие второго специалиста — независимого контролёра, который не участвовал в первичной разбивке.
Практический алгоритм работ для самостоятельной проверки
Заказывая платную услугу геодезиста, вы всё равно обязаны понимать последовательность действий, чтобы принимать работу. Представьте, что вы пригласили специалиста: сначала он должен запросить у вас генплан и схему планировочной организации участка. Затем — выполнить внешний осмотр местности на предмет наличия подземных коммуникаций. Только после этого начинается вынос точек, который вы имеете полное право наблюдать и задавать вопросы. Если специалист работает быстро и без контрольных замеров, это повод насторожиться.
В финале вы получаете Акт разбивки с координатами закреплённых точек и их схематическим расположением. Этот документ подшивается в исполнительную документацию. Смело проверяйте дистанцию между соседними колышками, используя обычную рулетку (но с учётом её провисания — для точности натяжение должно быть сильным). Соответствие натянутой лески проектным параметрам — ваш главный тест на качество выполненных работ. И помните: пересдача геодезических осей с приглашением сторонней организации всегда дешевле, чем устранение перекоса стен.
Полный контроль: ключевые параметры геодезической разбивки осей фундамента
| Этап работ | Что делается | Точность/Допуск | Приборы и инструменты | Типичные ошибки |
|---|---|---|---|---|
| Подготовительный этап и рекогносцировка | Изучение проектной документации и топоплана, проверка горизонталей (перепад высот). | Выявление перепада высот более 1,5 м для вертикальной планировки. | Топографический план, кадастровые данные, нивелир (для проверки высот). | Игнорирование существующих подземных коммуникаций и соседних фундаментов. |
| Определение зоны видимости для приборов (2-3 станции), расчистка трасс. | Обеспечение прямой видимости между станциями. | Вехи с отражателями, кусторезы (для расчистки). | Неучтённая густая растительность, сложный рельеф, отсутствие обзора. | |
| Создание разбивочной основы | Вынос и закрепление знаков с известными координатами (штыри, арматура) от гос. сети. | Для частного дома: 10-15 мм. Для промышленных объектов: до 5 мм. | Тахеометр, теодолит, спутниковая геодезия (GPS/GLONASS — только для больших площадей). | Установка знаков ближе 3-5 метров от бровки котлована (сдвиг при работе экскаватора). |
| Контрольные замеры после установки знаков и после начала земляных работ. | Оценка деформаций грунта. | Рулетка с сильным натяжением (с учётом провисания). | Использование старых, «устаревших» реперов (сдвиг из-за морозного пучения). | |
| Вынос осей в натуру | Перенесение пересечений осей с чертежа на местность, откладывание прямых углов от базиса. | Отклонение оси фундамента от проекта: ±12 мм. Отметка высоты: ±5 мм. | Тахеометр (для базиса), стальная проволока или леска, краска, временные колышки. | Попытка использовать рулетку и отвес вместо теодолита (грубая погрешность). |
| Установка обноски (деревянные столбики и рейки) по периметру для фиксации осей и высотных отметок. | Перенос отметок чистого пола и верха фундамента на рейки обноски. | Фиксация гвоздями или краской: синий — плановые, красный — высотные отметки. | Отсутствие обноски (нельзя восстановить оси после снятия колышков при рытье котлована). | |
| Контроль и исполнительная съёмка | Сравнение фактических координат точек с проектными (обязательно дважды). | Превышение допусков (±12 мм / ±5 мм) требует корректировки ДО бетонирования. | Тахеометр, нивелир, второй независимый специалист-контролёр. | Экономия на контрольных замерах диагоналей (риск получить «ромб» вместо прямоугольника). |
| Оформление результата | Составление «Акта разбивки осей» с координатами точек и схемой расположения. | Наличие схемы и координат для подшивки в исполнительную документацию. | Документация, рулетка (для независимой проверки заказчиком). | Работа без контрольных замеров и быстрое оформление акта без проверки. |
Частые вопросы по геодезической разбивке осей фундамента
Какая точность требуется при выносе осей фундамента и какие допуски считаются допустимыми?
Для частного строительства допустимая погрешность составляет 10–15 мм, для промышленных объектов — до 5 мм. Отклонение оси фундамента от проектного положения не должно превышать ±12 мм, а отметки высоты — ±5 мм. Превышение этих значений требует корректировки разбивки до начала бетонирования.
Почему нельзя выполнить разбивку осей с помощью лазерной рулетки или обычной рулетки с отвесом?
Лазерные рулетки дают погрешность на дистанции более 30 метров и бесполезны для точных геодезических работ. Разбивка «в одиночку» рулеткой и отвесом — самая частая ошибка новичков, так как она не обеспечивает необходимой точности. Для качественной разбивки обязательны теодолит или тахеометр, а также контрольные промеры диагоналей, чтобы избежать перекоса конструкции (ромба вместо прямоугольника).
Что такое обноска и зачем она нужна при разбивке осей?
Обноска — это инженерное сооружение из деревянных столбиков и горизонтальных реек, устанавливаемое по периметру будущего здания на расстоянии 3–5 метров от бровки котлована. На неё переносятся все оси, а также отметки чистого пола и верха фундамента. Обноска позволяет восстанавливать положение осей после того, как временные колышки будут сняты при рытье котлована, и переживает весь цикл нулевого цикла работ.
Какие типичные ошибки допускают при геодезической разбивке и как их избежать?
Самая частая ошибка — попытка выполнить разбивку в одиночку с помощью рулетки и отвеса. Вторая — пренебрежение контрольными промерами диагоналей, что приводит к ромбовидной деформации. Третья — использование устаревших реперов, которые могли сдвинуться из-за морозного пучения грунта. Для контроля рекомендуется приглашать второго независимого специалиста, проверять горизонтальность площадки перед началом измерений и всегда требовать свежие координаты от кадастрового инженера.
Какие документы должен предоставить геодезист после выполнения разбивки осей?
После завершения работ вы должны получить Акт разбивки с координатами закреплённых точек и их схематическим расположением. Этот документ подшивается в исполнительную документацию. В акте фиксируются все закреплённые знаки (штыри, обрезки арматуры) с известными плановыми высотами, вынесенные от пунктов государственной геодезической сети или местных опорных пунктов.
