Физика самотека: почему уклон важнее диаметра
Многие ошибочно полагают, что чем толще труба, тем лучше уходит вода. В системах самотечной канализации решающую роль играет не объем, а скорость потока. Если уклон слишком мал, жидкая фракция стоков уходит, а твердые включения остаются на дне, постепенно формируя плотную пробку. Именно поэтому строительные нормы регламентируют наполнение трубы: поток должен двигаться со скоростью, обеспечивающей самоочищение системы.
С другой стороны, чрезмерный уклон приводит к тому, что вода «убегает» слишком быстро, оставляя фекалии и бумагу позади. Оптимальным считается перепад высоты около 2 см на каждый погонный метр для труб диаметром 110 мм. Для отводов от сантехники (50 мм) этот показатель увеличивают до 3 см, чтобы обеспечить стабильный смыв загрязнений.

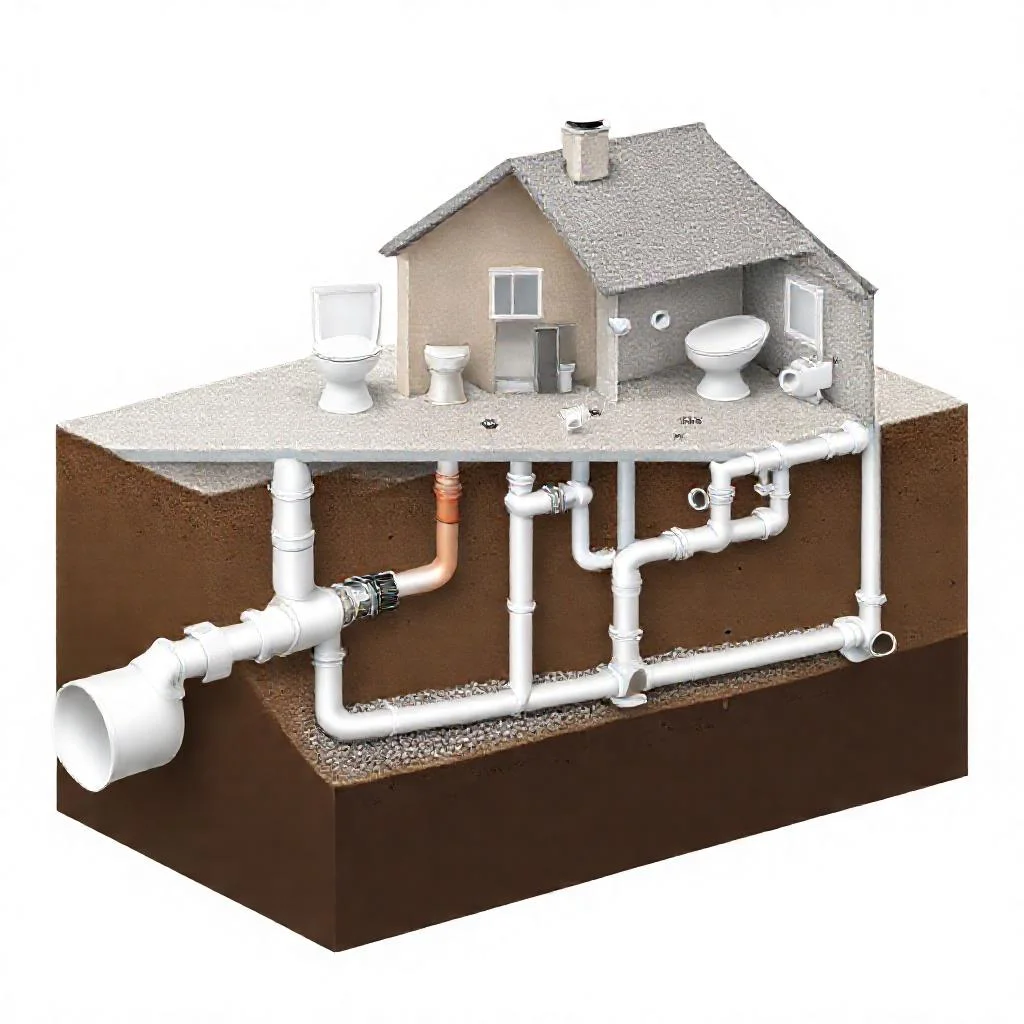

Магистральная разводка: выбор схемы и стояка
Прежде чем закупать фитинги, необходимо определить точку сброса. В загородном доме это может быть централизованная сеть или локальные очистные сооружения (септик). Если выход находится выше уровня пола первого этажа, потребуется установка фекального насоса, однако в 90% случаев удается организовать самотечную систему. Главный коллектор прокладывают в подвале или под полом, соблюдая прямую линию без сложных изгибов.
Вертикальный стояк — сердце системы. Его выводят через кровлю для вентиляции, чтобы избежать срыва гидрозатворов при сливе воды. Диаметр стояка не должен быть меньше диаметра самого широкого подключения (обычно 110 мм). Важно предусмотреть ревизии для прочистки на каждом этаже и в местах поворота магистрали.
Канализация — это не просто трубы, это гравитационная система, где каждый градус наклона и каждый миллиметр диаметра работают в связке, обеспечивая здоровый микроклимат дома.
Подключение сантехники: тонкости и правила
Разводка внутренней сети требует учета одновременной работы приборов. Стиральная машина и душевая кабина могут создавать мощный поток, который при неправильном подключении вызовет залповый сброс. Чтобы избежать этого, используют косые тройники и тройники с направлением потока под 45 градусов. Прямые углы в горизонтальной плоскости — главный враг самотека.
Каждый сантехнический прибор должен быть защищен сифоном. Для унитаза это встроенный гидрозатвор, для раковины и ванны — внешний. Подключение к общей магистрали осуществляют через переходники с резиновыми манжетами для герметичности.
- Унитаз подключают трубой 110 мм напрямую в стояк или магистраль.
- Ванна, душ и раковина используют диаметр 50 мм.
- Стиральные и посудомоечные машины врезаются в сеть через сифон с воздушным клапаном.
- Биде и писсуары требуют отдельного подвода воды и отвода 50 мм.
Наружные работы: выход за пределы дома
Транзит стоков от фундамента до септика или центральной ямы — участок, где чаще всего случаются аварии. Здесь важно учесть глубину промерзания грунта. Если труба пройдет выше этой отметки, потребуется утепление: скорлупа из пенополистирола или греющий кабель. Повороты на улице выполняют двумя отводами по 45 градусов, а не одним на 90, чтобы снизить гидравлическое сопротивление.
В месте выхода из дома обязательно устанавливают компенсатор — устройство, гасящее вибрации и подвижки грунта. Это предотвратит разрыв трубы при сезонном пучении почвы. Если рельеф участка не позволяет выдержать нужный уклон, приходится обустраивать промежуточный колодец с насосной станцией.
Материалы и герметичность соединений
Современный рынок предлагает полипропилен, ПВХ и чугун. Для загородного строительства оптимален поливинилхлорид (ПВХ) — он гладкий изнутри, не ржавеет и легко режется. Однако при монтаже важно использовать правильные уплотнительные кольца и силиконовую смазку. Раструбные соединения должны входить с усилием, но без перекосов.
Для наружной прокладки берут рыжие трубы (PN10 или PN16), устойчивые к УФ-излучению и давлению грунта. Серые элементы предназначены только для внутренних работ. Помните: экономия на фитингах и переходниках приводит к протечкам, которые сложно устранить без вскрытия полов или земляных работ.
Аэрация и вентиляция: невидимый фактор комфорта
Запах из канализации в доме — признак нарушения вентиляции фановой трубы. Без притока воздуха в стояке возникает разрежение, и вода из сифонов высасывается, открывая путь газам. Вывод фановой трубы через кровлю обязателен, если в доме более одного этажа или есть мощные потребители (унитаз с биде, центральный пылесос).
В одноэтажных домах с малым расходом иногда достаточно вакуумного клапана, устанавливаемого в верхней точке системы. Однако классический вывод через крышу — самое надежное решение. Диаметр фановой части обычно совпадает с диаметром стояка, чтобы обеспечить беспрепятственный воздухообмен.
Параметры разводки канализации в загородном доме
| Элемент / Участок | Диаметр | Уклон / Особенность | Примечание |
|---|---|---|---|
| Магистральные трубы | 110 мм | 2 см на 1 погонный метр | Оптимальный перепад высоты для самоочищения |
| Отводы от сантехники | 50 мм | 3 см на 1 погонный метр | Для стабильного смыва загрязнений |
| Вертикальный стояк | Не меньше диаметра самого широкого подключения (обычно 110 мм) | Вывод через кровлю для вентиляции | Ревизии на каждом этаже и в местах поворота магистрали |
| Унитаз | 110 мм | Подключение напрямую в стояк или магистраль | Встроенный гидрозатвор |
| Ванна, душ, раковина | 50 мм | Через внешний сифон | Защита гидрозатвором |
| Стиральные и посудомоечные машины | — | Врезка через сифон с воздушным клапаном | Предотвращение залпового сброса |
| Биде и писсуары | 50 мм | Отдельный подвод воды и отвода | — |
| Повороты на улице | — | Двумя отводами по 45 градусов | Снижение гидравлического сопротивления |
| Место выхода из дома | — | Установка компенсатора | Гашение вибраций и подвижек грунта |
| Наружная прокладка | — | Рыжие трубы (PN10 или PN16) | Устойчивость к УФ-излучению и давлению грунта |
| Внутренняя прокладка | — | Серые элементы | Только для внутренних работ |
| Фановая труба | Совпадает с диаметром стояка | Вывод через кровлю | Обязателен при более одного этажа или мощных потребителях |
| Одноэтажные дома с малым расходом | — | Вакуумный клапан в верхней точке системы | Классический вывод через крышу — самое надежное решение |
Частые вопросы по разводке канализации в загородном доме
Какой уклон нужен для труб канализации диаметром 110 мм и 50 мм?
Оптимальным считается перепад высоты около 2 см на каждый погонный метр для труб диаметром 110 мм. Для отводов от сантехники (50 мм) этот показатель увеличивают до 3 см, чтобы обеспечить стабильный смыв загрязнений. Слишком малый уклон приводит к засорам, а чрезмерный — к тому, что твердые фракции остаются в трубе.
Почему нельзя использовать прямые углы при разводке канализации?
Прямые углы в горизонтальной плоскости — главный враг самотека. Для подключения сантехники используют косые тройники и тройники с направлением потока под 45 градусов. На улице повороты выполняют двумя отводами по 45 градусов, а не одним на 90, чтобы снизить гидравлическое сопротивление.
Нужна ли вентиляция канализации и как её организовать?
Да, без притока воздуха в стояке возникает разрежение, вода из сифонов высасывается и появляется запах. Вертикальный стояк выводят через кровлю для вентиляции. В одноэтажных домах с малым расходом иногда достаточно вакуумного клапана, устанавливаемого в верхней точке системы.
Как защитить наружную канализацию от промерзания и подвижек грунта?
Необходимо учесть глубину промерзания грунта. Если труба пройдет выше этой отметки, потребуется утепление: скорлупа из пенополистирола или греющий кабель. В месте выхода из дома обязательно устанавливают компенсатор — устройство, гасящее вибрации и подвижки грунта, чтобы предотвратить разрыв трубы при сезонном пучении почвы.
Какие трубы выбрать для внутренней и наружной канализации?
Для загородного строительства оптимален поливинилхлорид (ПВХ) — он гладкий изнутри, не ржавеет и легко режется. Для наружной прокладки берут рыжие трубы (PN10 или PN16), устойчивые к УФ-излучению и давлению грунта. Серые элементы предназначены только для внутренних работ.
