Зачем УЗО в квартирном щитке и как оно «думает»
Дифференциальный автомат или отдельное устройство защитного отключения реагирует не на перегрузку, а на разницу токов между фазным и нулевым проводником. Если через фазный провод утекает больше, чем возвращается по нулю, значит часть энергии уходит «на землю» — через повреждённую изоляцию, воду или тело человека. Порог срабатывания обычно 10–30 мА, и срабатывание происходит за доли секунды.
Именно поэтому УЗО не заменяет автоматический выключатель, а дополняет его. Автомат спасает кабель от перегрева и короткого замыкания, а устройство защитного отключения — вас от поражения током и проводку от скрытых утечек. В квартирном щите они работают в паре, и путать их функции — грубая ошибка.
Выбор схемы: одно общее или несколько селективных
На практике встречаются три подхода: одно УЗО на всю квартиру, отдельные аппараты на каждую группу или комбинированный вариант с селективностью. Установка одного устройства проста и дёшева, но при срабатывании вы остаётесь без света целиком, а найти виновника утечки становится квестом. Групповые УЗО на розетки, кухню и влажную зону позволяют локализовать проблему и не обесточивать всю квартиру.
Для современного жилья разумнее зонировать защиту. На освещение УЗО часто не ставят, а на стиральную машину, посудомойку, бойлер и ванную комнату — обязательно. Селективность достигается разными номиналами и типами: вводное устройство на 100–300 мА и групповые на 10–30 мА.
УЗО не спасает от короткого замыкания и перегрузки — оно ловит только утечку. Думайте о нём как о «детекторе потерь», а не универсальном защитнике.
Какие параметры важны при подборе устройства
Первое, на что смотрят, — номинальный ток: он должен быть на ступень выше, чем у защищаемого автоматического выключателя, иначе УЗО будет греться и ложно срабатывать. Второй параметр — уставка по дифференциальному току: 30 мА для розеточных групп, 10 мА для детских и влажных зон, 100–300 мА для противопожарной защиты на вводе.
Также важен тип устройства по форме токовой утечки. Тип AC реагирует только на переменный синусоидальный ток, тип A — ещё и на пульсирующий постоянный, который дают современные импульсные блоки питания и инверторная техника. Для квартиры с электроникой правильнее брать тип A.
- Номинальный ток УЗО — на ступень выше автомата группы.
- Дифференциальный ток: 10–30 мА для защиты людей, 100–300 мА для противопожарных целей.
- Тип A предпочтительнее типа AC при обилии импульсных нагрузок.
- Класс селективности S нужен для вводного устройства в каскадной схеме.
- Бренд и наличие сертификата — не маркетинг, а гарантия реального срабатывания.

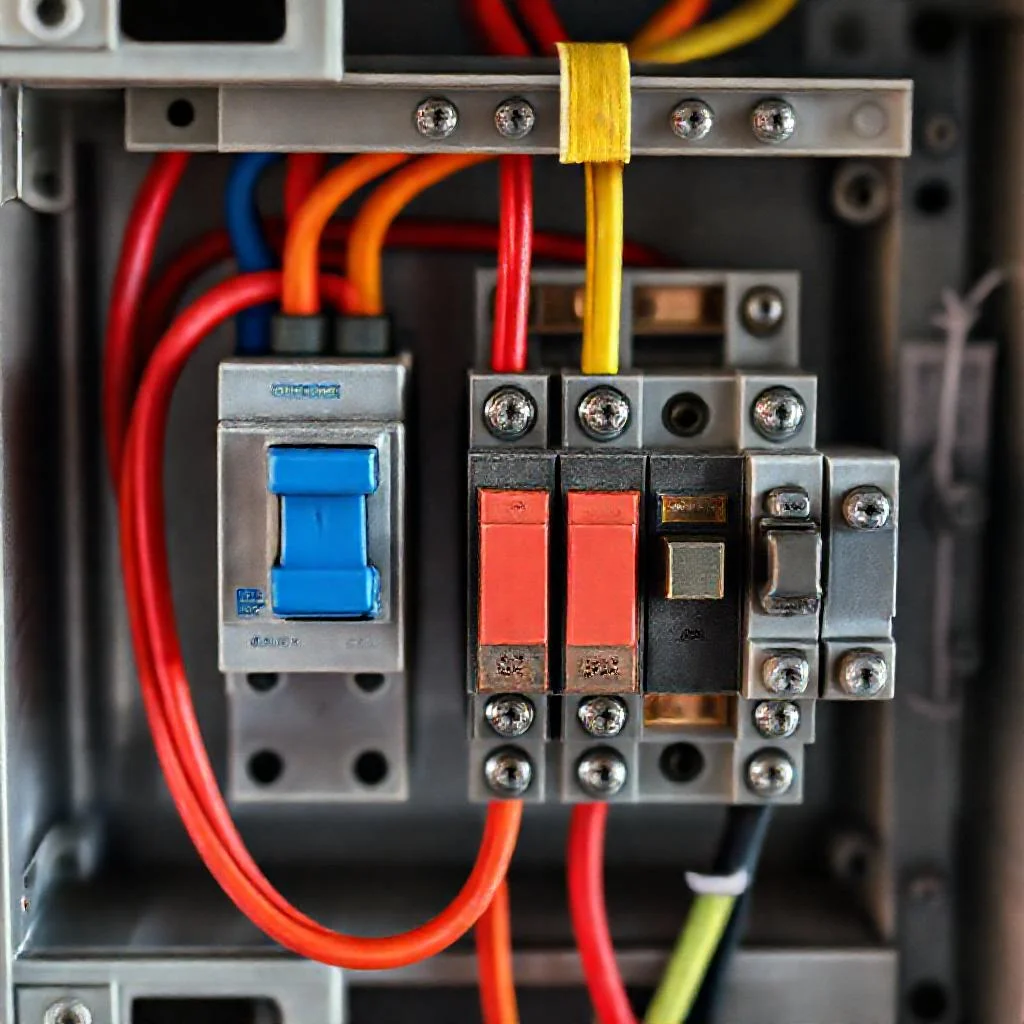

Монтаж в распределительном щите: пошаговый порядок
Начните с полного обесточивания квартиры и проверки отсутствия напряжения индикатором. УЗО устанавливается на DIN-рейку, а подключение выполняется строго по маркировке: верхние клеммы — питание, нижние — нагрузка. Ноль после устройства идёт только на защищаемые группы и не соединяется с нулём до УЗО, иначе оно сработает сразу после подачи питания.
Отдельного внимания требует шина PE: заземляющий проводник не разрывается устройством и не подключается к его клеммам. Все «земли» собираются на отдельной шине, соединённой с корпусом щита. После монтажа обязательно проведите тест кнопкой «Т» и проверьте работу отключением нагрузки.
Типичные ошибки и диагностика ложных срабатываний
Самая частая ошибка — объединение нуля разных групповых УЗО или подключение нуля нагрузки к общей шине в обход устройства. В этом случае ток утечки появляется искусственно, и защита отключается без видимой причины. Вторая распространённая проблема — старая проводка с повреждённой изоляцией и повышенной влажностью, где суммарная естественная утечка превышает порог.
Для поиска виновника отключайте группы по очереди и наблюдайте за поведением устройства. Если срабатывание происходит без нагрузки, проверьте правильность подключения нулевых проводников и состояние самого аппарата. Иногда причина банальна — дешёвое УЗО с нестабильной электроникой.
- Ноль после УЗО не должен пересекаться с нулём до него.
- PE-проводник никогда не проходит через клеммы устройства.
- Каждая группа — свой ноль, свои клеммы, своя защита.
- Регулярный тест кнопкой «Т» раз в месяц продлевает жизнь аппарату.
Параметры и правила подключения УЗО в распределительном щите квартиры
| Параметр / Правило | Значение / Требование | Область применения |
|---|---|---|
| Номинальный ток УЗО | На ступень выше, чем у защищаемого автоматического выключателя | Все групповые и вводные устройства |
| Дифференциальный ток (уставка) | 30 мА | Розеточные группы |
| Дифференциальный ток (уставка) | 10 мА | Детские и влажные зоны |
| Дифференциальный ток (уставка) | 100–300 мА | Противопожарная защита на вводе |
| Тип по форме токовой утечки | AC — только переменный синусоидальный ток | Простые нагрузки |
| Тип по форме токовой утечки | A — переменный + пульсирующий постоянный (предпочтительнее для квартиры с электроникой) | Импульсные блоки питания, инверторная техника |
| Класс селективности | S | Вводное устройство в каскадной схеме |
| Схема защиты — одно УЗО на всю квартиру | Просто и дёшево, но при срабатывании обесточивается вся квартира, поиск утечки затруднён | Базовый вариант |
| Схема защиты — групповые УЗО | Локализация проблемы, вся квартира не обесточивается | Розетки, кухня, влажная зона |
| Схема защиты — комбинированная с селективностью | Вводное 100–300 мА + групповые 10–30 мА | Современное жильё, зонирование защиты |
| Освещение | УЗО часто не ставят | Группы освещения |
| Стиральная машина, посудомойка, бойлер, ванная | УЗО обязательно | Влажные и мощные группы |
| Подключение клемм | Верхние клеммы — питание, нижние — нагрузка (строго по маркировке) | Монтаж на DIN-рейку |
| Ноль после УЗО | Идёт только на защищаемые группы, не соединяется с нулём до УЗО | Все схемы подключения |
| Шина PE | Заземляющий проводник не разрывается устройством и не подключается к его клеммам; все «земли» — на отдельной шине, соединённой с корпусом щита | Все схемы подключения |
| Порядок монтажа | Полное обесточивание квартиры и проверка отсутствия напряжения индикатором | Начало работ |
| Проверка после монтажа | Тест кнопкой «Т» и проверка работы отключением нагрузки | Завершение монтажа |
| Регулярное обслуживание | Тест кнопкой «Т» раз в месяц | Эксплуатация |
| Типичная ошибка | Объединение нуля разных групповых УЗО или подключение нуля нагрузки к общей шине в обход устройства | Диагностика ложных срабатываний |
| Типичная проблема | Старая проводка с повреждённой изоляцией и повышенной влажностью — суммарная естественная утечка превышает порог | Диагностика ложных срабатываний |
| Поиск виновника | Отключать группы по очереди и наблюдать за поведением устройства; при срабатывании без нагрузки проверить правильность подключения нулевых проводников и состояние аппарата | Диагностика ложных срабатываний |
| Порог срабатывания и быстродействие | Обычно 10–30 мА, срабатывание за доли секунды | Защита от поражения током и скрытых утечек |
| Функция УЗО | Реагирует на разницу токов между фазным и нулевым проводником; не спасает от короткого замыкания и перегрузки | Дополняет автоматический выключатель |
Частые вопросы: как правильно подключить УЗО в распределительном щите квартиры
Нужно ли ставить одно УЗО на всю квартиру или лучше несколько групповых?
Одно УЗО на всю квартиру проще и дешевле, но при срабатывании обесточивается всё жильё, а найти причину утечки сложно. Групповые УЗО на розетки, кухню и влажную зону позволяют локализовать проблему. Для современного жилья разумнее зонировать защиту: на освещение УЗО часто не ставят, а на стиральную машину, посудомойку, бойлер и ванную — обязательно. Селективность достигается разными номиналами: вводное на 100–300 мА, групповые на 10–30 мА.
Какой номинальный ток и уставку дифференциального тока выбрать для УЗО?
Номинальный ток УЗО должен быть на ступень выше, чем у защищаемого автоматического выключателя, иначе устройство будет греться и ложно срабатывать. Уставка по дифференциальному току: 30 мА для розеточных групп, 10 мА для детских и влажных зон, 100–300 мА для противопожарной защиты на вводе.
Чем тип A отличается от типа AC и что выбрать для квартиры?
Тип AC реагирует только на переменный синусоидальный ток утечки, а тип A — ещё и на пульсирующий постоянный, который создают современные импульсные блоки питания и инверторная техника. Для квартиры с электроникой правильнее брать тип A.
Как правильно подключить УЗО: куда питание, куда нагрузка и что делать с нулём и PE?
УЗО устанавливается на DIN-рейку, подключение — строго по маркировке: верхние клеммы это питание, нижние — нагрузка. Ноль после устройства идёт только на защищаемые группы и не соединяется с нулём до УЗО, иначе оно сработает сразу после подачи питания. Заземляющий проводник PE не разрывается устройством и не подключается к его клеммам: все «земли» собираются на отдельной шине, соединённой с корпусом щита. После монтажа обязательно проведите тест кнопкой «Т».
Почему УЗО ложно срабатывает и как найти причину утечки?
Самая частая ошибка — объединение нуля разных групповых УЗО или подключение нуля нагрузки к общей шине в обход устройства: тогда ток утечки появляется искусственно. Вторая причина — старая проводка с повреждённой изоляцией и повышенной влажностью, где суммарная естественная утечка превышает порог. Для поиска виновника отключайте группы по очереди и наблюдайте за поведением устройства. Если срабатывание происходит без нагрузки, проверьте правильность подключения нулевых проводников и состояние самого аппарата.
